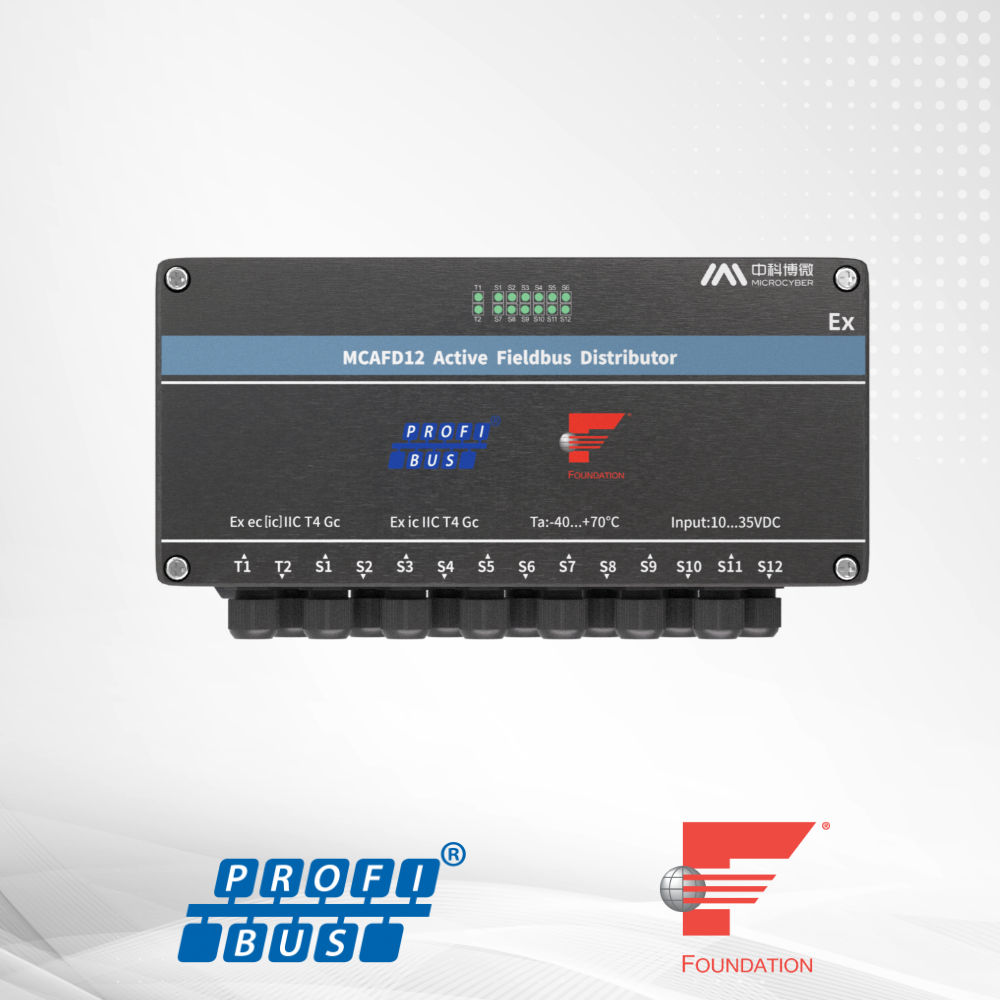

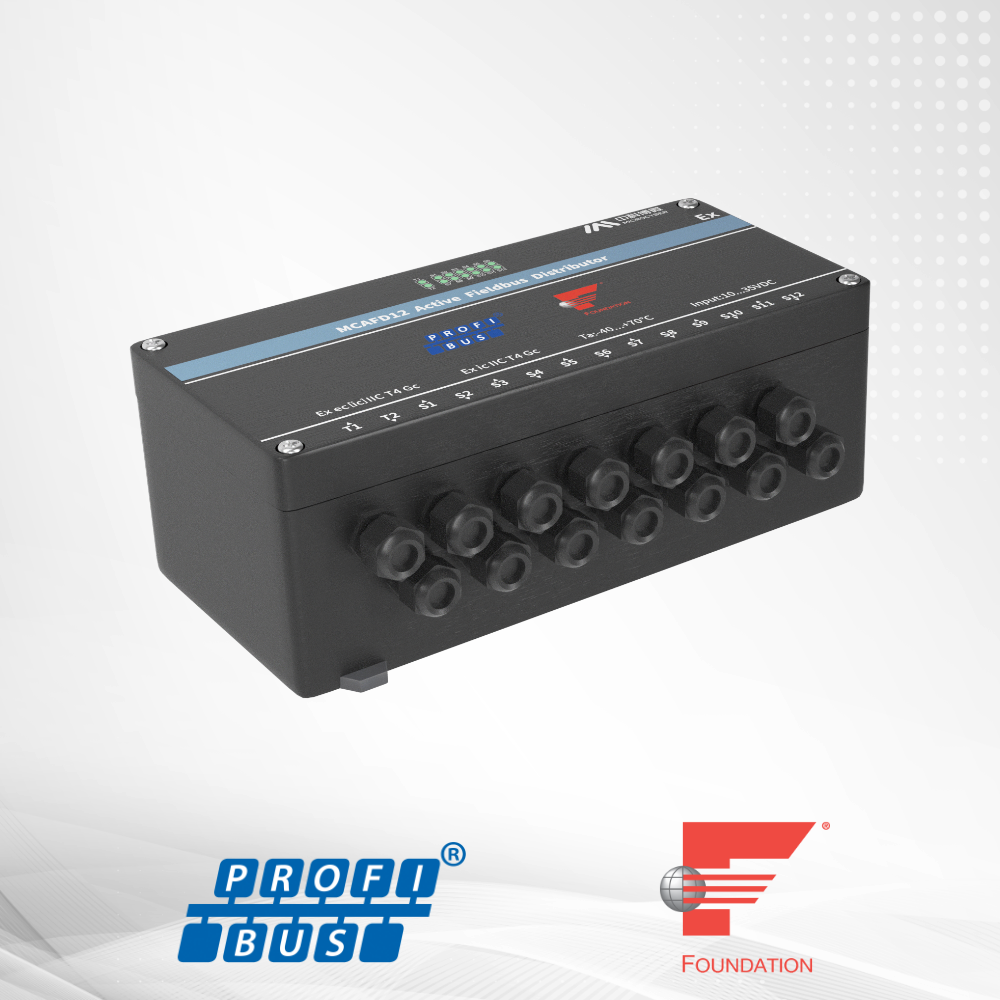

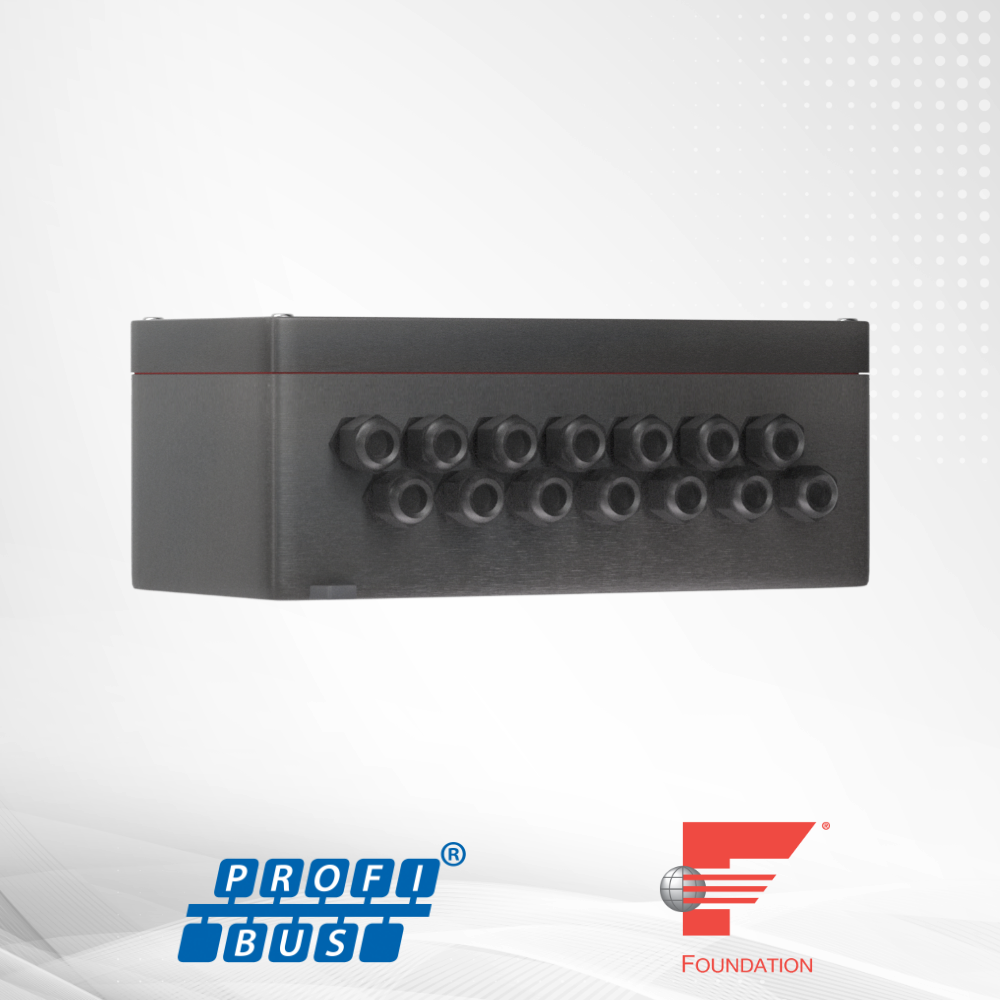

MCAFD4/8/12 Активный распределитель Fieldbus (разветвитель), взрывозащищённое исполнение

MCAFD4-8-12

Обзор продукции

Активные распределители полевой шины серии MCAFD (взрывозащищенные) подходят для применений FOUNDATION Fieldbus H1 и PROFIBUS PA. Они соединяют полевые устройства с системой в топологии ’магистраль-ответвление”. Каждый распределитель MCAFD4/MCAFD8/MCAFD12 имеет 4/8/12 ответвлений, встроенное автоматическое терминальное сопротивление шины и светодиодные индикаторы состояния для быстрой диагностики коротких замыканий на магистрали и ответвлениях. Они автоматически изолируют неисправные участки, а множество функций защиты распределителей обеспечивают безопасную работу системы. Распределители сертифицированы как взрывозащищенные и могут использоваться в Зоне 2.

MCAFD4-8-12
Получить предложение
Случаи применения
Номинальное напряжение (9~35)В
Интерфейс PROFIBUS PA, FOUNDATION Fieldbus H1
Номинальный ток ≤1А
Ток холостого хода MCAFD4: <10мА
MCAFD8: <15мА
MCAFD12: <20мА
Потребляемая мощность MCAFD4: <180мВт
MCAFD8: <250 мВт
MCAFD12: <350мВт
Падение напряжения в магистрали <0,3 В постоянного тока
Падение напряжения на отводе 1В постоянного тока
Максимальное выходное напряжение сегмента ≤32В пост. тока
Максимальный выходной ток сегмента (60±0,5) мА
Защита от короткого замыкания < 800мкА
Трап-соединитель Кол-во 2
Разъем багажника Взрывозащищенный кабельный ввод M16 × 1,5 повышенной безопасности
Диаметр магистрального кабеля (4–9) мм
Площадь поперечного сечения шины (0,2~2,5) мм²
Тип клеммной колодки багажника Пружинный зажимной терминал
Количество соединителей сегментов МКАФД4: 4
МКАФД8: 8
MCAFD12: 12
Сегментный соединитель Взрывозащищенный кабельный ввод M16 × 1,5 повышенной безопасности
Сегмент диаметра кабеля (4–9) мм
Сечение проводника сегмента (0,2~2,5) мм²
Сегмент Тип терминала Пружинный зажимной терминал
Параметр завершения Автоматический, ручная настройка не требуется
Диапазон температур (-20~70)℃
Диапазон влажности (5~95)%RH
Температура хранения (-50~85)℃
Уровень защиты IP67
Взрывозащита Ex ec [ic] IIC T4 Gc; Ex ic IIC T4 Gc
EMC IEC 61326 (GB/T 18268)
Материал для жилья Алюминий литой под давлением (ADC12)
Монтаж Настенное крепление

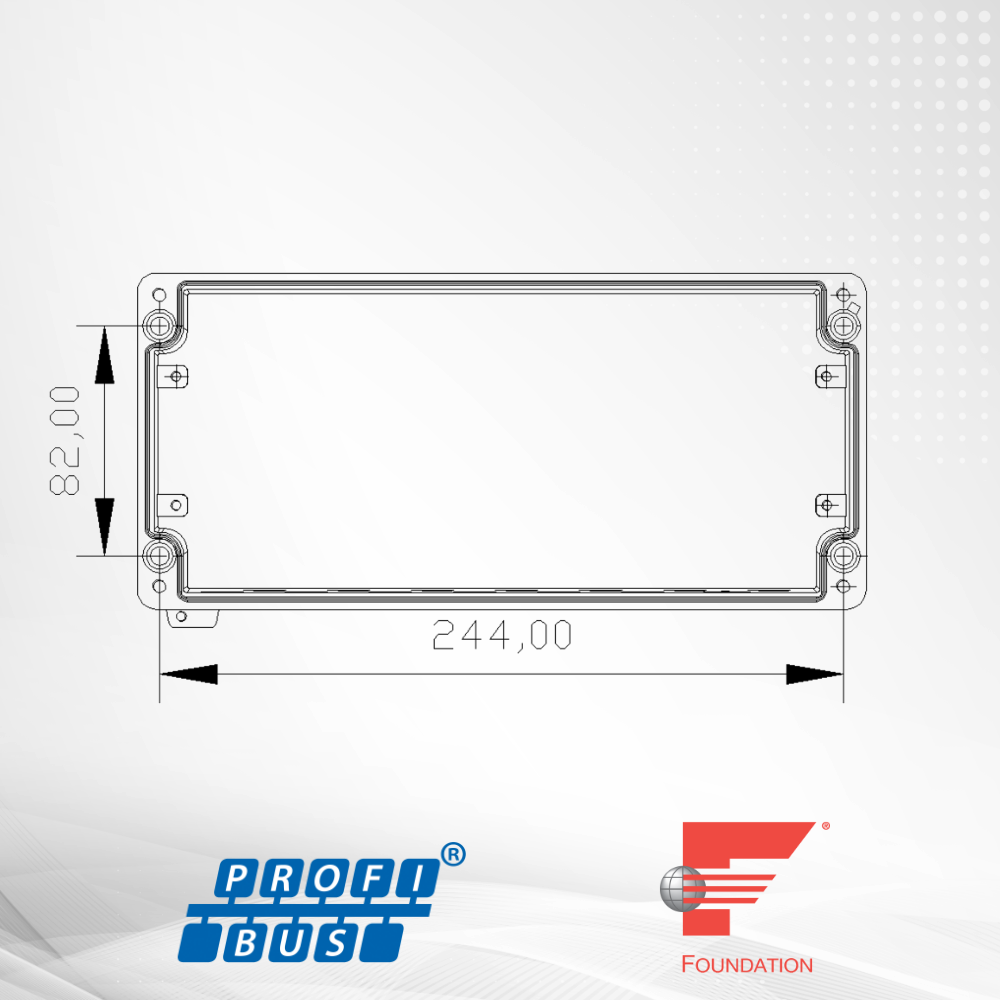

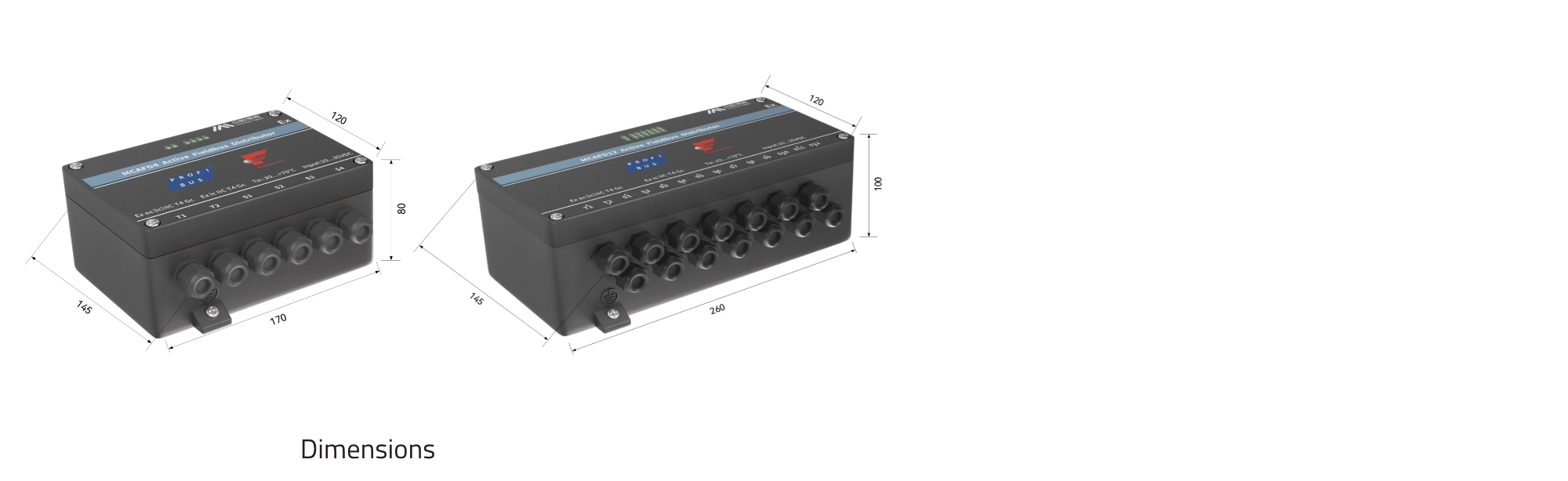

Размеры МКАФД4: (170 × 145 × 80)мм
МЦАФД8: (260 × 145 × 100)мм
МКАФД12: (260 × 145 × 100)мм
Вес MCAFD4: Примерно 1,5 кг
MCAFD8: Приблизительно 2,4 кг
MCAFD12: Приблизительно 2,4 кг



  • Быстрое удовлетворение потребностей при внедрении на местах: Помогает системным интеграторам быстро подключать приборы FOUNDATION Fieldbus H1 или PROFIBUS PA к сетям Fieldbus для удовлетворения требований применения на объекте.
  • Простая установка: активные полевые распределители серии MCAFD имеют монтажные отверстия для простой и удобной установки.
  • Совместимы с основными системами управления: Активные распределители с интерфейсом полевой шины серии MCAFD были протестированы и проверены с основными системами управления от Siemens, Emerson, Schneider Electric, ABB, Honeywell, Rockwell Automation и других.
  • Прост в использовании: Не требуется никакой настройки. Просто подключите устройство для работы в режиме “plug-and-play”.
  • Комплексная функциональность: включает основную и ответвленную защиту от короткого замыкания и перегрузки, автоматическое завершение шины, защиту от обратного подключения, порты автоматической изоляции неисправностей и встроенную диагностику неисправностей для обеспечения надежной и всесторонней защиты системы.
  • Широкий спектр применения: Идеально подходит для системных интеграторов, создающих системы FOUNDATION Fieldbus H1 и PROFIBUS PA.

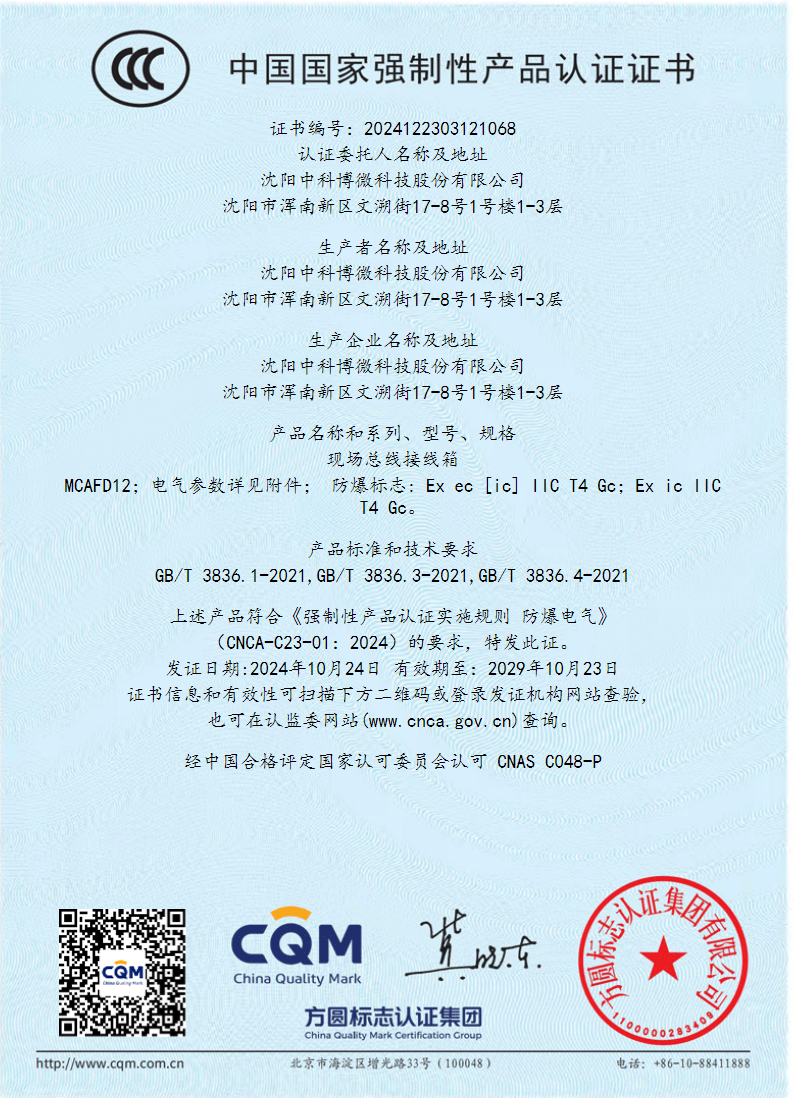

  • Сертификация продукции: Сертифицирован для применения во взрывоопасных зонах с взрывозащищенными классами Ex ec [ic] IIC T4 Gc и Ex ic IIC T4 Gc.
  • Высокий уровень защиты: Рейтинг IP67, что делает продукт пригодным для независимой установки и эксплуатации на открытом воздухе в суровых промышленных условиях.
