HART температурный преобразователь преобразует слабые сигналы от RTD и термопар в надёжный аналоговый сигнал 4–20 мА с наложенной цифровой связью. Это руководство написано с точки зрения опытного полевого инженера и ориентировано на реальные условия эксплуатации, диагностику и интеграцию в системы автоматизации.
I. Что такое HART температурный преобразователь?
HART температурный преобразователь — это интеллектуальное полевое устройство, которое обрабатывает сигналы от датчиков, таких как Pt100, Cu50, Type K, S, R, J, и передаёт их с использованием гибридного аналогово-цифрового протокола.
HART (Highway Addressable Remote Transducer) обеспечивает цифровую связь без изменения существующей двухпроводной инфраструктуры, благодаря чему остаётся самым широко используемым промышленным протоколом в мире.
Ключевые характеристики высокопроизводительных моделей
- Совместимость с датчиками: поддержка RTD и различных типов термопар
- Точность компенсации холодного спая (CJC): ±0,5°C внутренняя, до ±0,15°C внешняя (NCS-TT305)
- Изоляционная защита: гальваническая изоляция до 2000VAC (NCS-TT306)
- Уровень безопасности: сертификация SIL2 для критически важных контуров
II. Интеграция HART в системы PLC и DCS
Схема передачи сигнала:
Датчик → HART-преобразователь → Аналоговый вход → PLC/DCS
Одновременно цифровые данные извлекаются через HART-модем или шлюз и передаются в системы управления активами.
| Функция | Инженерное преимущество |
| Обратная совместимость | Использование существующей инфраструктуры 4–20 мА |
| Доступ к нескольким переменным | Чтение PV, температуры, диагностики, напряжения петли |
| Удалённая настройка | Калибровка без доступа к полевому устройству |
| Цифровая диагностика | Классификация аварий NAMUR NE107 |
III. HART vs 4–20 мА
HART не заменяет 4–20 мА — он расширяет его возможности.
| Параметр | 4–20 мА | HART |
| Тип сигнала | Аналоговый | Аналоговый + цифровой |
| Подключение | 2-проводное | Та же проводка |
| Передача данных | Одна переменная | До 4 переменных |
| Диагностика | Ограниченная | Расширенное обнаружение неисправностей |
| Надёжность | Средняя | Высокая благодаря проверке контрольных сумм |
Инженерное замечание: даже при сбое цифровой связи аналоговая токовая петля продолжает работать, обеспечивая безопасность технологического процесса.

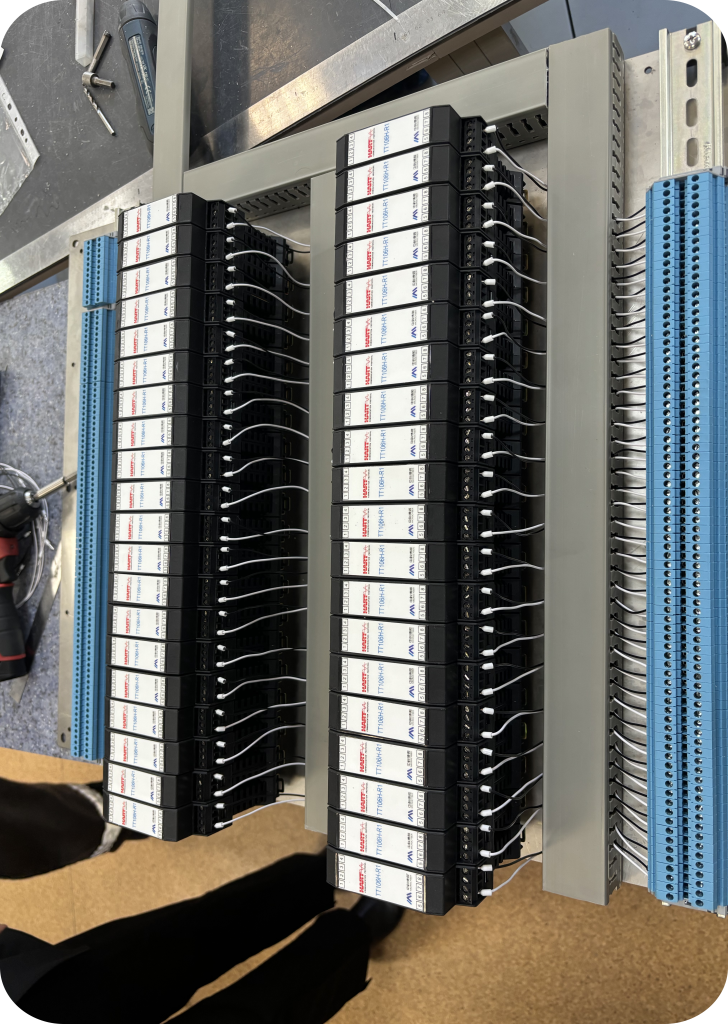

IV. Почему серия Microcyber NCS-TT выделяется
Серия Microcyber NCS-TT разработана для реальных промышленных условий эксплуатации.
- Резервирование двух датчиков: автоматическое переключение предотвращает остановку процесса
- Калибровка CVD: поддержка коэффициентов Callendar-Van Dusen для точного согласования RTD
- Интеграция протоколов: совместимость со
шлюзом Modbus to HART - Промышленная надёжность: диапазон температур от -40°C до +85°C, сертификация ATEX и IECEx
V. FAQ
Почему мой HART-коммуникатор не подключается?
В большинстве случаев сопротивление токовой петли ниже требуемого диапазона 230Ω–1100Ω. Убедитесь, что установлен резистор 250Ω.
Лучше ли 4-проводный RTD, чем 3-проводный?
Да. 4-проводный RTD полностью устраняет ошибки сопротивления проводов, что делает его идеальным решением для высокоточных применений.
Поддерживает ли HART режим multi-drop?
Да, до 63 устройств. Однако в этом режиме ток петли фиксируется на уровне 4 мА.
Заключение
HART температурный преобразователь объединяет аналоговое управление и цифровую диагностику. При выборе устройства следует уделять внимание:
- Изоляционному напряжению (≥2000VAC)
- Точности компенсации холодного спая (CJC)
- Совместимости с HART 7
Для высоконадёжных промышленных применений ознакомьтесь с
HART температурными преобразователями Microcyber.
