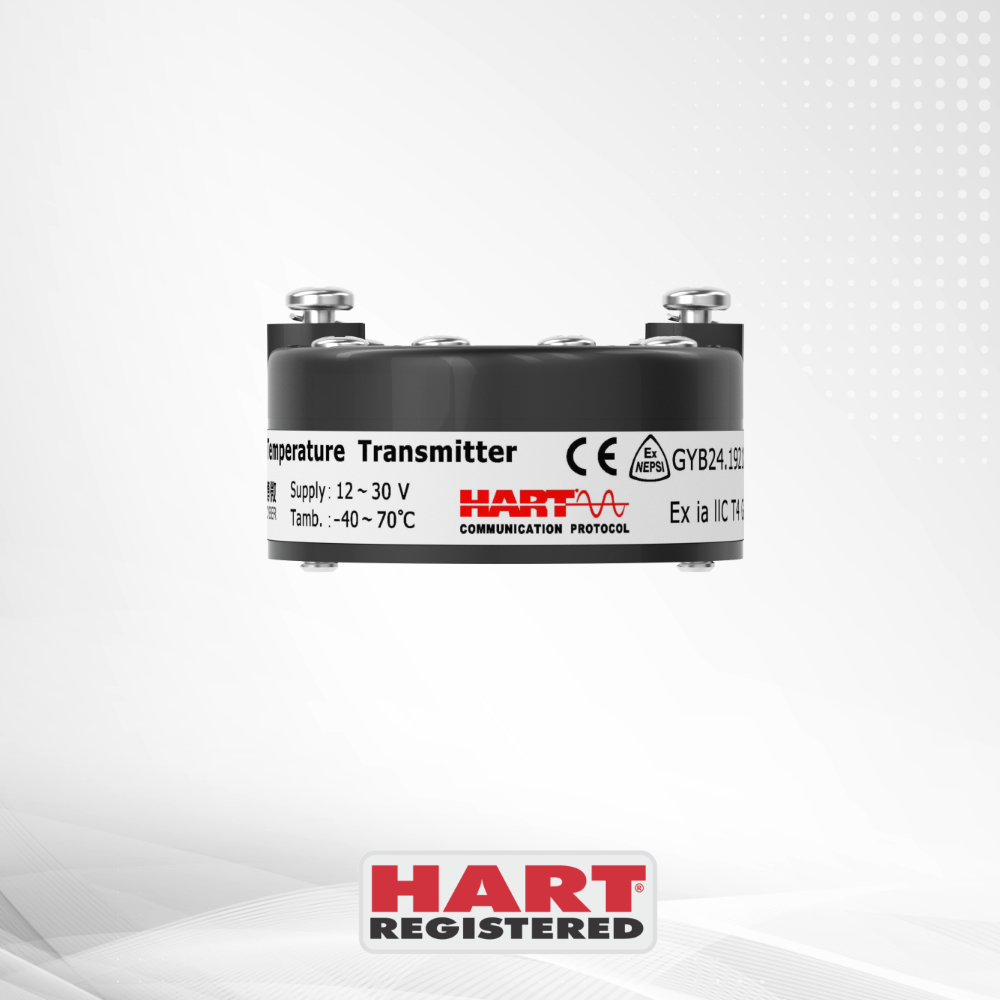

NCS-TT106H Head Mount HART Temperature Transmitter

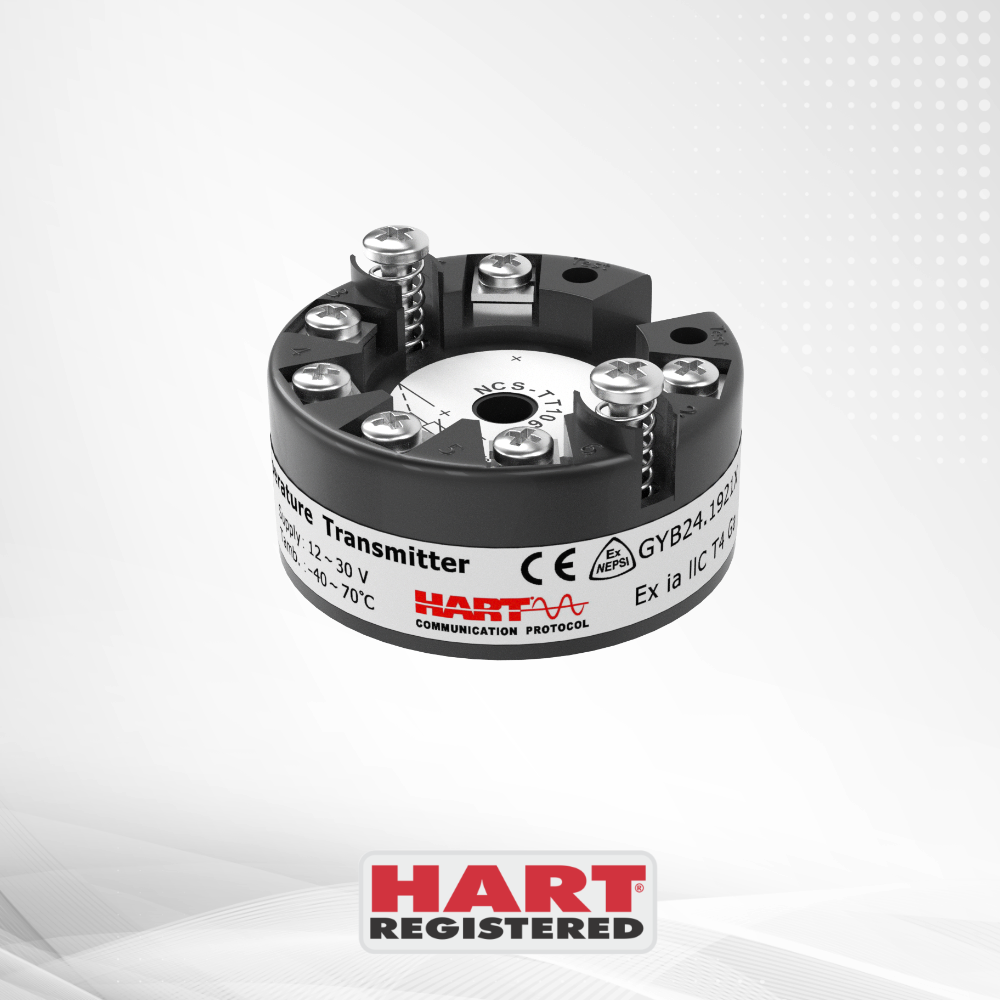

Head-mounted 1-Ch Smart Transmitter

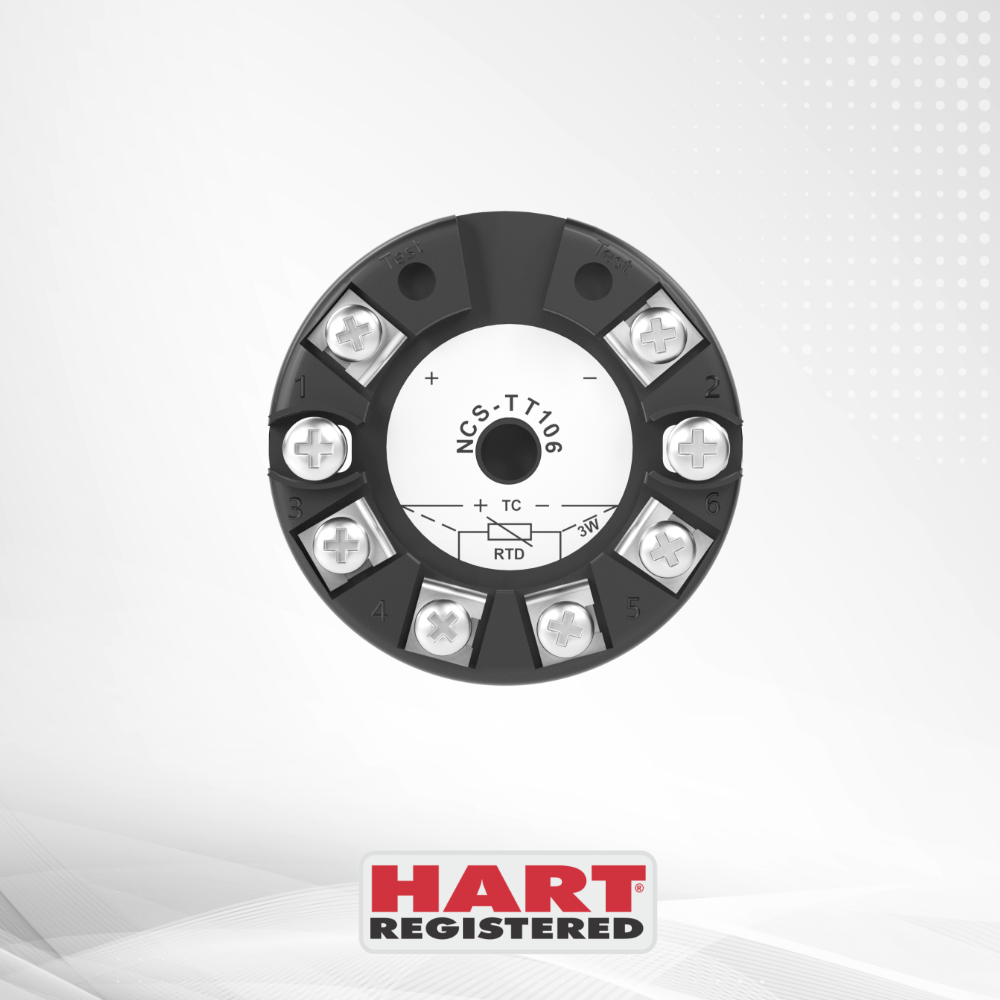

HART Temperature Transmitter

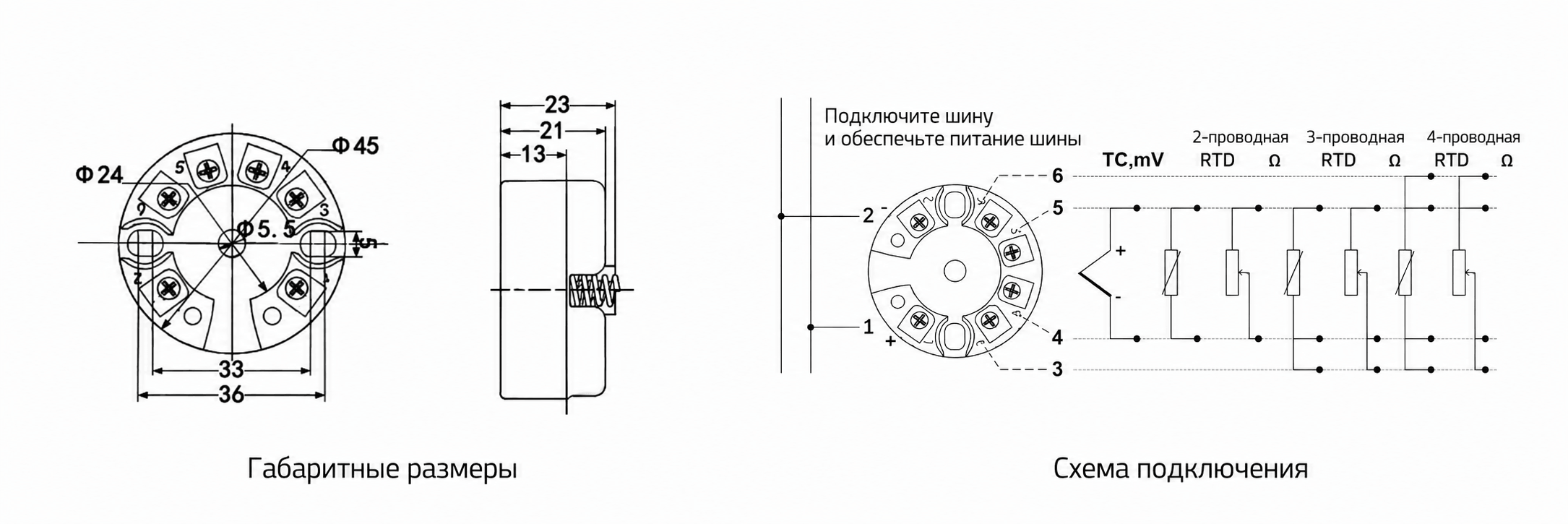

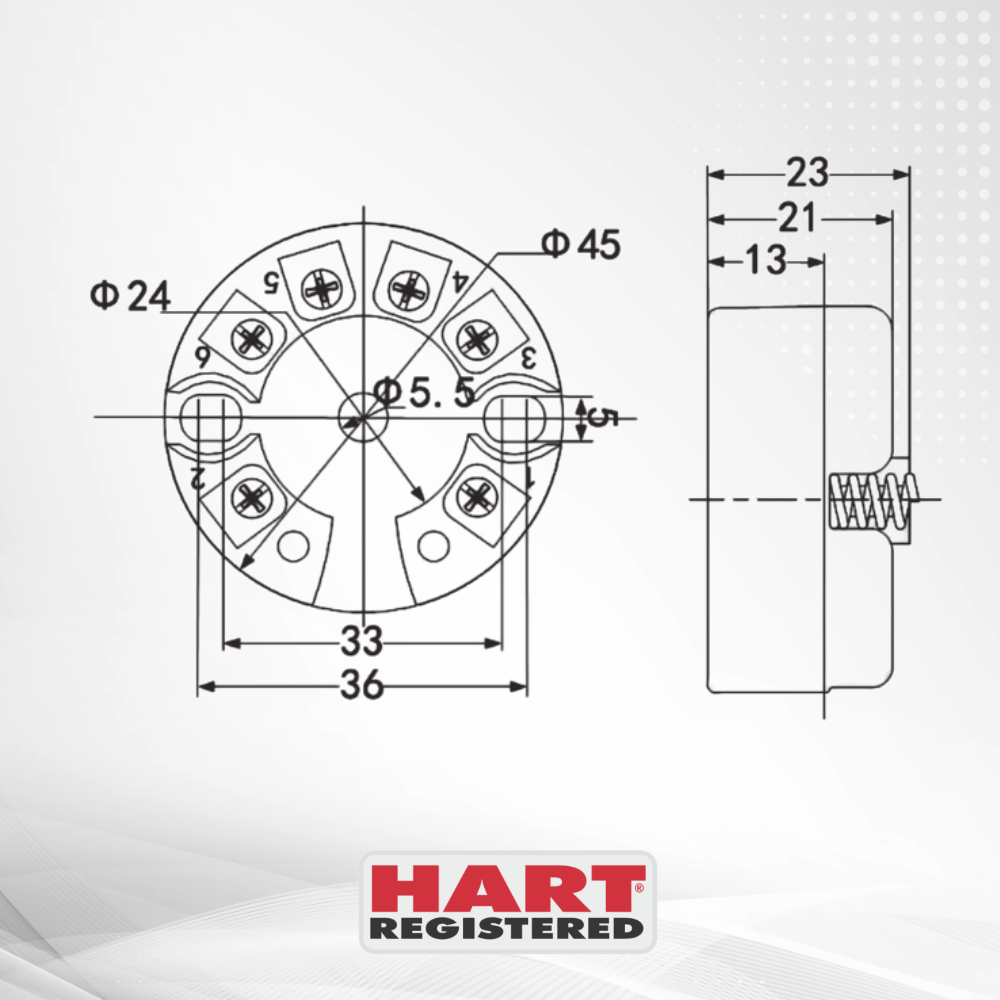

NCS-TT106H Dimension Drawing
NCS-TT106 HART Temperature Transmitter | Head-mounted | Microcyber
NCS-TT106H Head Mount HART Temperature Transmitter
Head-mounted 1-Ch Smart Transmitter
HART Temperature Transmitter
NCS-TT106H Dimension Drawing

NCS-TT106H Наголовный одноканальный термодатчик с протоколом HART

NCS-TT106H

Обзор продукции

NCS-TT106H — наголовный одноканальный термодатчик с протоколом HART, отличающийся высокой надёжностью, превосходной долговременной стабильностью, высокой точностью измерений и низким температурным дрейфом. Оснащён расширенными диагностическими функциями, что позволяет удовлетворять требованиям измерений на критически важных этапах технологического процесса и делает его незаменимым полевым устройством для измерения температуры в системах управления технологическими процессами. Поддерживает измерения с помощью различных типов датчиков: термометров сопротивления (RTD), термопар (TC), резисторов (Ом) и датчиков напряжения (мВ). Совместим с протоколом связи 4–20 мА + HART. Продукт имеет ряд сертификатов, включая взрывозащиту, CE-EMC, PAC, EAC и FCC. Широко применяется в нефтеперерабатывающей, химической, энергетической и металлургической отраслях.

NCS-TT106H Certifications
Получить предложение
Случаи применения
Выходной сигнал 4~20мА + HART
Версия протокола HART 7
Напряжение питания Non-Ex: (12~42)В ПОСТОЯННОГО ТОКА; Ex: (12~30)В ПОСТОЯННОГО ТОКА
Разводка датчиков 2-проводное, 3-проводное или 4-проводное подключение
Типы входных сигналов Сопротивление (Ом): 0-500 Ом, 0-4000 Ом;
Термосопротивление: Cu50, Cu50_ГОСТ, Cu100, Cu100_ГОСТ, Pt50_ГОСТ, Pt100, Pt100_ГОСТ, Pt200, Pt500, Pt1000;
Напряжение (мВ): -100 мВ~100 мВ;
Термопара (ТП): B, E, J, K, N, R, S, T, L_ГОСТ
Число каналов Одноканальный
Класс точности Обратитесь к руководству пользователя
Точность тока 0.03%
Электрическая изоляция 1кВ переменного тока
Эффект напряжения ±0,005%/V
Время отклика 0.5s
Время запуска ≤5s
Постоянная времени затухания (0~32)с
EMC IEC 61326 (GB/T 18268)
Взрывозащита Ex ia IIC T4 Ga
ЖК-дисплей Не поддерживается
Работа кнопки Не поддерживается
Рабочая температура (-40~85)℃
Диапазон влажности (5~95)%RH
Температура хранения (-50~85)℃
Сигналы тревоги Насыщение низкое: [3.75-4.0]мА, по умолчанию 3.8мА;
Насыщенность высокая: [20-20.8]мА, по умолчанию 20.5мА;
Тревога Низкая: [3.5-3.7]мА, по умолчанию 3.6мА;
Тревога высокая: [21,0-22,5]мА, по умолчанию 21,75мА
Спецификация вибрации 2-25 Гц: ±1,6 мм; 25-100 Гц: ±4 г.
Уровень защиты Терминалы IP00; Корпус модуля IP40
Вес Примерно 47г



  • Преобразует различные входные сигналы в выходные сигналы 4–20 мА и HART.
  • Поддерживает измерение различных термометров сопротивления, термопар, сигналов сопротивления и напряжения.
  • Одноканальный вход; поддерживает 2-х, 3-х и 4-х проводные подключения для термометров сопротивления.
  • Высокая точность (Pt100: ±0,1 °C), низкий температурный дрейф (Pt100: ±0,003 °C/°C), точность аналогового выхода 0,031 % от полного диапазона.
  • Внешний Pt100 для компенсации холодного спая, с точностью до ±0,15°C.
  • Обнаружение разомкнутой/закороченной цепи для помощи в выявлении неисправностей датчика.
  • Соответствует требованиям взрывозащиты во взрывоопасных зонах.
  • Стандартное крепление датчика типа B по DIN.
  • Сертифицировано FCG.
  • Предоставляет файлы EDD/DTM для совместимости с различными системами DCS.
