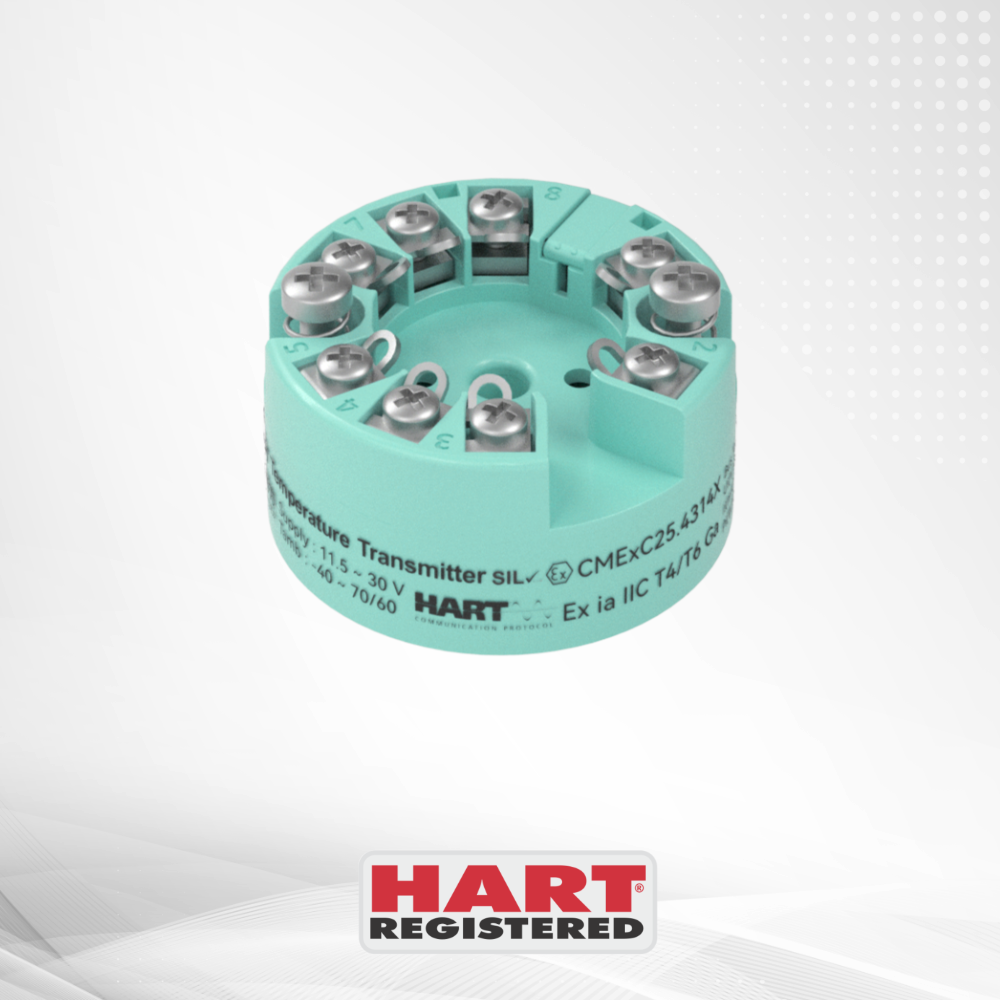

NCS-TT306HH 2-Channel HART Temperature Transmitter | Head-mounted | Microcyber
NCS-TT306HH 2-Channel HART Temperature Transmitter | Head-mounted
NCS-TT306HH 2-Channel HART Temperature Transmitter

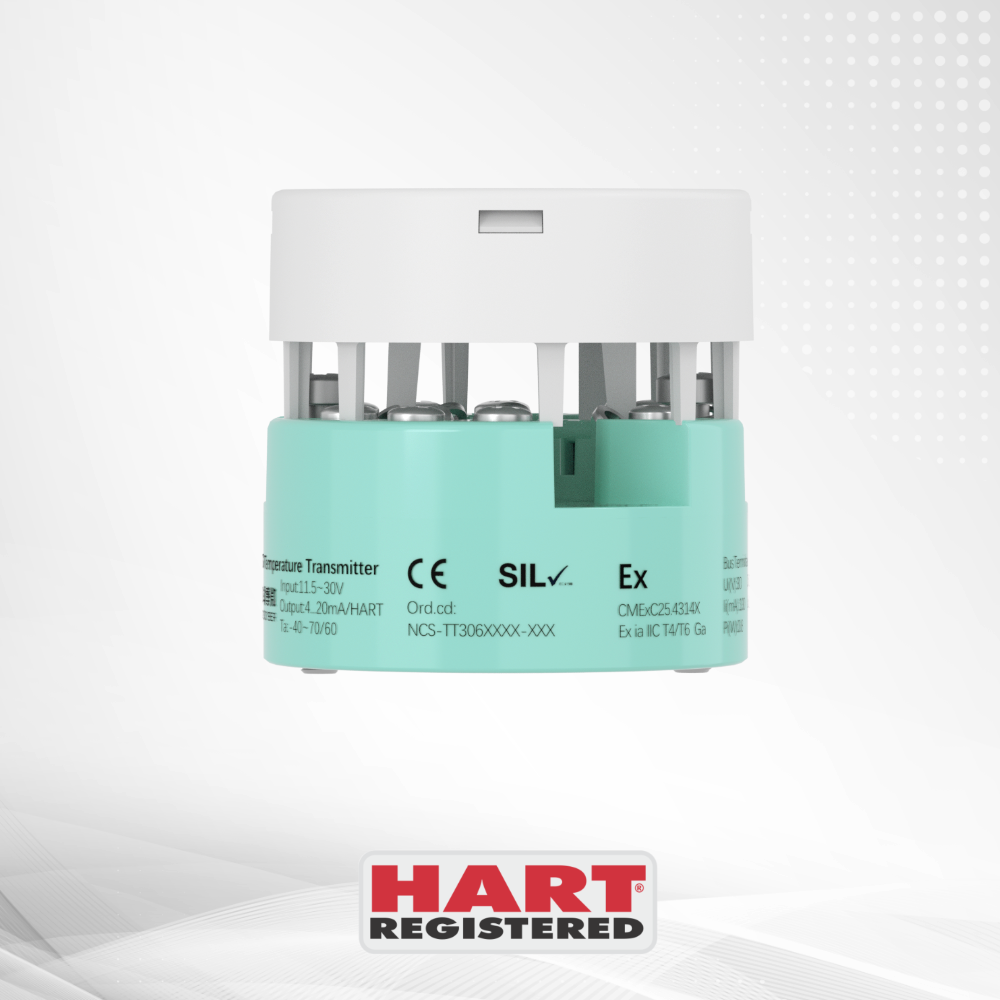

NCS-TT306HH Head-mounted | Microcyber

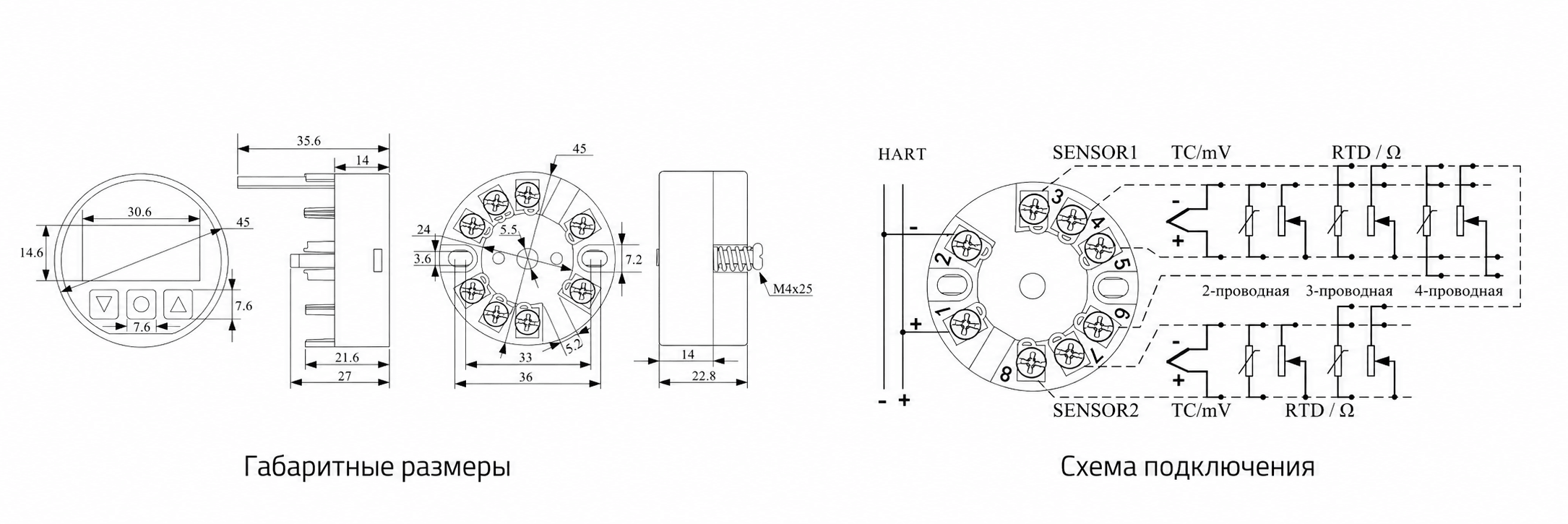

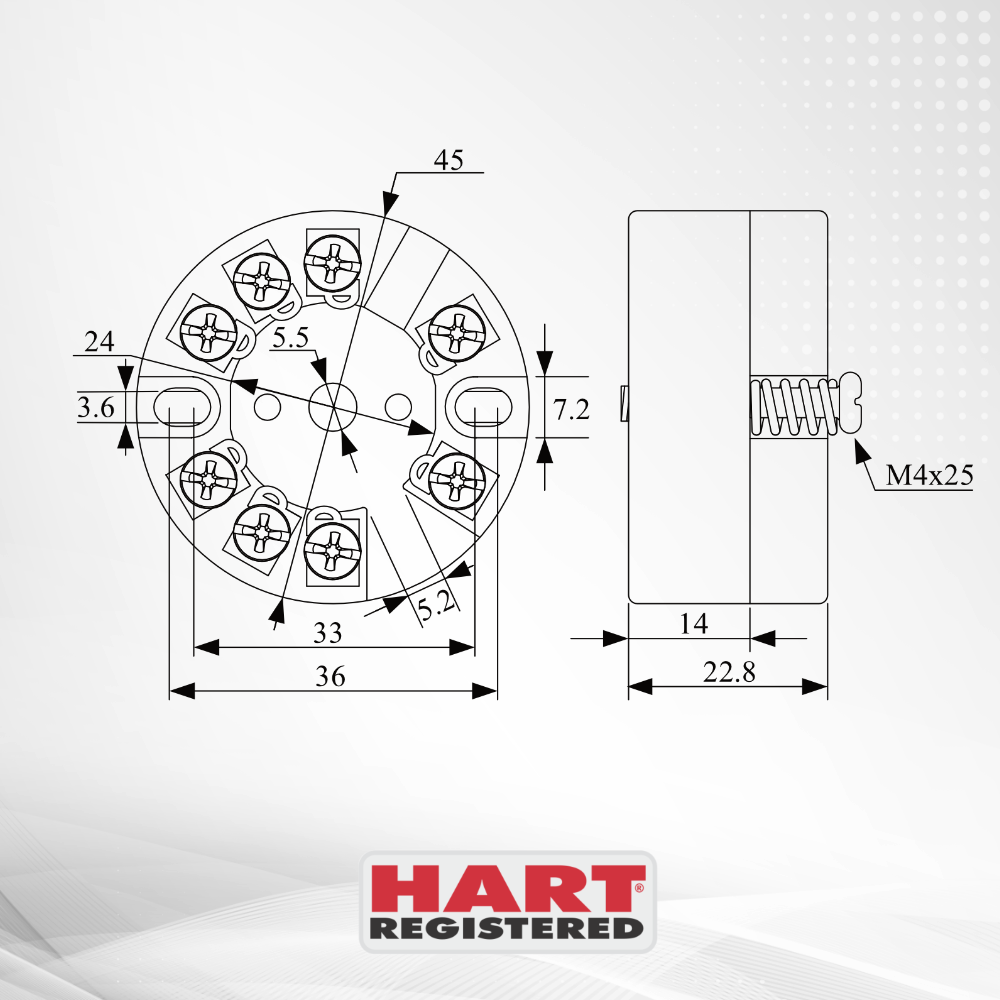

NCS-TT306HH Dimension Diagram
NCS-TT306HH 2-Channel HART Temperature Transmitter | Head-mounted | Microcyber
NCS-TT306HH 2-Channel HART Temperature Transmitter | Head-mounted
NCS-TT306HH 2-Channel HART Temperature Transmitter
NCS-TT306HH Head-mounted | Microcyber
NCS-TT306HH Dimension Diagram

NCS-TT306HH Накладной двухканальный термодатчик с протоколом HART

NCS-TT306HH

Обзор продукции

NCS-TT306HH — интеллектуальный накладной двухканальный термодатчик с протоколом HART, отличающийся высокой надёжностью, превосходной долговременной стабильностью, высокой точностью измерений и низким температурным дрейфом. Оснащён расширенными диагностическими функциями и горячим резервированием датчиков, что позволяет удовлетворять требованиям измерений на критических этапах технологического процесса и делает его незаменимым полевым прибором контроля температуры в системах управления технологическими процессами. Поддерживает измерения с помощью различных типов датчиков: термометров сопротивления (RTD), термопар (TC), резисторов (Ом) и датчиков напряжения (мВ). Совместим с протоколом связи 4–20 мА + HART. Продукт имеет ряд международных сертификатов, включая взрывозащиту, CE-EMC, SIL, PAC, EAC и FCC. Широко применяется в нефтегазовой, химической, энергетической и металлургической отраслях.

NCS-TT306HH Certifications
Получить предложение
Случаи применения
Выходной сигнал 4~20мА + HART, Поддержка Burst Mode
Версия протокола HART 7
Напряжение питания Не-ИС: (10~45)В постоянного тока / (13~45)В постоянного тока (Без ЖК-дисплея / С ЖК-дисплеем)
ВХОД: (10~30)В постоянного тока / (13~30)В постоянного тока (без ЖК-дисплея / с ЖК-дисплеем)
Разводка датчиков 2-проводное, 3-проводное или 4-проводное подключение
Типы входных сигналов Сопротивление (Ом): 0~500 Ом, 0~2000 Ом, 0~4000 Ом, 0~20000 Ом, 0~40000 Ом;

РТД: Cu50, Cu50_ГОСТ, Cu100, Cu100_ГОСТ, Pt50_ГОСТ,
Календарь_Ван_Дусен(Pt100), Pt100, Pt100_ГОСТ, Pt200, Pt500,
Pt1000, Ni50, Ni100, Ni120, Ni1000;

Напряжение (мВ): -100 мВ~100 мВ;

Термопара (ТП): B, E, J, K, N, R, S, T, L_ГОСТ,
А(W5ReW20Re), С(W5ReW26Re), D(W3ReW25Re), NiCrAuFe, CuAuFe
Количество каналов Двухканальный
Класс точности Обратитесь к руководству пользователя
Точность тока Точность измерения тока: 0,031 TP3T; температурный дрейф тока: 0,0051 TP3T/℃
Электрическая изоляция (испытательная/рабочая) 2кВAC / 50ВAC
Эффект напряжения ±0,005%/V
Время отклика 1.0~1.65с В зависимости от типа датчика и проводки
Время запуска ≤10с
Постоянная времени затухания (0~32)с
EMC IEC 61326 (GB/T 18268)
Взрывозащита Ex ia IIC T4/T6 Ga
ЖК-дисплей Поддерживается
Работа с клавиатурой Поддерживается
Рабочая температура (-40~85)℃;
(-55~85)℃ (Опционально)
Диапазон влажности (5~95)%RH
Температура хранения (-50~85)℃
Сигналы тревоги Насыщение низкое: [3,75-4,0) мА, по умолчанию 3,8 мА;
Насыщение высокое: (20-20,8] мА, по умолчанию 20,5 мА;
Тревога низкая: [3.5-3.7]мА, по умолчанию 3.6мА;
Тревога высокая: [21.0-23.0]mA, По умолчанию 21.75mA
Спецификация вибрации 2-25 Гц: ±1.6 мм;
25-100 Гц: ±4g
Рейтинг защиты Терминалы IP00; Корпус модуля IP20
Вес Прибл. 75 г (без ЖК-дисплея);
Прибл. 125г (с ЖК-дисплеем)
  • Преобразует различные входные сигналы в выходные сигналы 4–20 мА и сигналы связи HART.
  • Поддерживает измерение различных типов термометров сопротивления, термопар, сигналов сопротивления и напряжения.
  • Двухканальный вход с шестиклеммной конструкцией датчика обеспечивает гибкие комбинации двух входов.
  • Высокая точность: точность измерения Pt100 до ±0,1 °C, низкий температурный дрейф ±0,003 °C/°C и точность аналогового выхода 0,031 % от полной шкалы.
  • Особенности: технология согласования передатчика и датчика для повышения точности измерений.
  • Поддержка обнаружения неисправностей датчика и оборудования в соответствии со стандартами NE107.
  • Разработан для соответствия требованиям взрывозащиты искробезопасного исполнения для применений во взрывоопасных зонах.
  • Полностью оценен согласно IEC 61508 и сертифицирован для применений SIL 2/3.
  • Сертифицировано FCG.
  • Предоставляет файлы EDD, FDI и DTM для совместимости с различными системами DCS.
