Что такое Foundation Fieldbus?

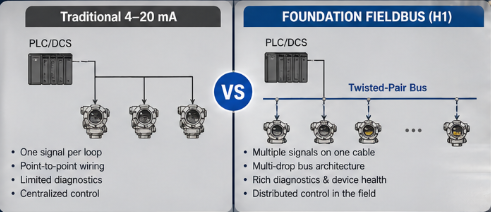

Foundation Fieldbus (FF) — это полностью цифровая, последовательная, двусторонняя система связи, предназначенная для подключения полевого оборудования, такого как датчики, исполнительные механизмы и контроллеры. В отличие от традиционных аналоговых сигналов 4–20 мА, FF передаёт несколько технологических переменных и диагностическую информацию по одному кабелю витой пары, обеспечивая настоящую распределённую систему управления, в которой алгоритмы управления выполняются непосредственно в полевом устройстве.
Основные характеристики Foundation Fieldbus H1:
- Цифровая шинная архитектура: несколько устройств используют один кабельный сегмент
- Питание по шине: устройства получают питание непосредственно через коммуникационный кабель
- Функциональные блоки в устройстве: PID-регулирование, арифметические и логические операции выполняются внутри преобразователя
- Искробезопасность: подходит для опасных зон при использовании соответствующих барьеров
- Совместимость: устройства разных производителей могут работать в одном сегменте
Для измерения температуры FF-преобразователи, такие как NCS-TT108 FF, поддерживают до 8 входов датчиков одновременно и могут участвовать в контурах управления — это существенное преимущество по сравнению с одноканальными аналоговыми преобразователями.
Foundation Fieldbus vs HART vs PROFIBUS PA
Понимание различий между этими протоколами помогает выбрать правильную технологию для конкретного применения:
| Характеристика | Foundation Fieldbus | HART | PROFIBUS PA |
|---|---|---|---|
| Тип связи | Полностью цифровая | 4–20 мА + цифровой сигнал | Полностью цифровая |
| Место выполнения управления | В полевом устройстве | В контроллере/DCS | В контроллере/PLC |
| Питание | По шине | По токовой петле | По шине |
| Кабель на устройство | Общий (multi-drop) | Отдельный (point-to-point) | Общий (multi-drop) |
| Частота обновления данных | 1–10 Гц | Обычно 1–4 обновления/с | 1–10 Гц |
| Глубина диагностики | Расширенная (в устройстве) | Средняя | Расширенная |
| Лучшее применение | Критические контуры управления | Мониторинг, модернизация | Технологические процессы, PLC-системы |
Когда выбирать Foundation Fieldbus: если приложению требуется выполнение алгоритмов управления непосредственно в устройстве, детерминированная связь или строительство нового предприятия с DCS-архитектурой, FF обеспечивает наиболее интегрированное решение.
Основные критерии выбора
1. Точность измерения
Точность напрямую влияет на качество управления процессом. Для NCS-TT108 FF основные характеристики точности включают:
| Тип датчика | Точность |
|---|---|
| PT100 RTD | ±0,2°C |
| PT1000 RTD | ±0,1Ω |
| CU50 RTD | ±0,3°C |
| Термопары типа E, T | ±0,6°C |
| Термопары типа K, J | ±0,8°C |
| Термопары типа B, N, R, S | ±1,0°C |
Следует учитывать не только базовую точность, но и долговременную стабильность и температурный дрейф. Для NCS-TT108 FF температурный дрейф составляет ±0,001/°C, что обеспечивает стабильность измерений во всём рабочем диапазоне.
2. Количество каналов и плотность измерений
Многоканальные преобразователи снижают стоимость на одну точку измерения. NCS-TT108 FF поддерживает 8 температурных каналов в одном устройстве, тогда как:
- Rosemount 644 FF: 1 канал
- E+H TMT82 FF: 2 канала
Более высокая плотность каналов означает меньшее количество преобразователей, меньше адресов fieldbus, экономию места в шкафу и упрощённую проводку, что снижает общую стоимость владения.
3. Совместимость с датчиками
Необходимо убедиться, что преобразователь поддерживает все типы датчиков, используемых в приложении. NCS-TT108 FF поддерживает:
- RTD: PT100, PT1000, CU50, CU100, Ni100, Ni1000
- Термопары: типы E, T, J, K, B, N, R, S
- Сопротивление: диапазоны 0–400Ω и 0–4000Ω
Каждый канал может настраиваться отдельно, что позволяет использовать различные типы датчиков в одном устройстве.
4. Питание по шине и изоляция
Устройства Foundation Fieldbus должны работать в рамках строгих ограничений по питанию. Основные характеристики NCS-TT108 FF:
- Напряжение питания шины: 9–32 VDC
- Ток потребления: ≤20 мА
- Изоляция шины: 500 Vrms (между каналами и шиной, а также между модулями)
Изоляция 500 Vrms защищает от контуров заземления и переходных помех, что особенно важно на объектах с частотными преобразователями (VFD) и другими источниками шума.
5. Сертификация и взрывозащита
Для установки во взрывоопасных зонах необходимо проверять наличие сертификатов искробезопасности. NCS-TT108FC (искробезопасная версия) имеет следующие сертификаты:
- Ex ia IIC T4 Ga (ATEX/IECEx)
- FM/CSA Class I, Division 1 (уточняйте конкретную модель)
Перед заказом всегда проверяйте соответствие сертификатов требованиям вашего региона.
6. Конфигурация и совместимость
FF-преобразователи требуют файлов Device Description (DD) и/или Device Type Manager (DTM) для настройки. NCS-TT108 FF предоставляет:
- FF-DD файлы: для DeltaV, Yokogawa CENTUM, Honeywell Experion и других FF-совместимых систем
- FF-DTM: для FDT-инструментов настройки (PACTware, FieldMate)
Перед покупкой убедитесь, что ваша управляющая система поддерживает нужную версию DD/DTM.
