Преобразователь давления во взрывоопасных зонах: Практические проблемы и инженерные соображения
Когда инженеры оценивают датчик давления При выборе устройства для работы в опасных или рискованных средах основное внимание редко уделяется только его характеристикам. Основное внимание уделяется тому, сможет ли устройство надежно работать в условиях жестких ограничений по безопасности, установке и обслуживанию.
Типичные вопросы включают:
-
Можно ли отрегулировать датчик давления, не открывая корпус?
-
Что вызывает смещение нуля после установки или во время работы?
-
Как вибрация и температура влияют на долговременную стабильность?
-
Какой уровень удаленного конфигурирования и диагностики реально достижим?

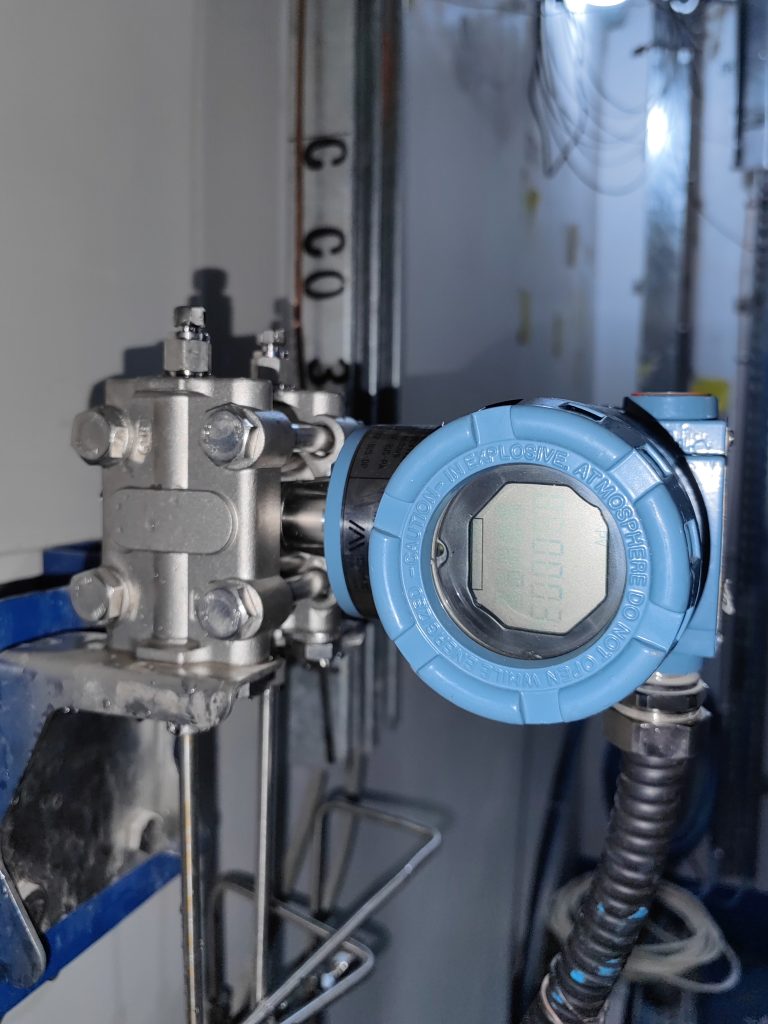

На атомной электростанции, эксплуатируемой компанией Китайская группа Huaneng, Эти ограничения иллюстрирует установленный в полевых условиях датчик давления, смонтированный на коллекторе. Предупреждающая табличка – “Не открывать под напряжением во взрывоопасной атмосфере”.” – определяет ключевую оперативную границу, а не простое напоминание о безопасности.
1. Ограничения при настройке: Работа без открытия корпуса
Во взрывоопасных зонах эксплуатационные правила обычно требуют, чтобы:
-
Корпус излучателя должен оставаться закрытым под напряжением
-
Любая регулировка не должна нарушать целостность взрывозащиты
-
Время обслуживания в запретных зонах должно быть сведено к минимуму
Инженерные соображения
Традиционные передатчики требуют вскрытия корпуса:
-
Регулировка нуля/диапазона
-
Конфигурация параметров
Этот подход не подходит для взрывоопасных или ограниченных сред.
Практическая реализация
Серия Microcyber NCS-PT105ⅡM поддерживает Неинтрузивная локальная регулировка с помощью магнитного интерфейса:
-
Магнитный инструмент используется для доступа к предустановленным режимам работы
-
Типичные настраиваемые параметры включают:
-
Калибровка нуля
-
Настройка диапазона (LRV/URV)
-
Конфигурация демпфирования
-
Важные замечания
-
Регулировка осуществляется в соответствии с определенными операционными шагами (логика на основе режимов)
-
Калибровка нуля должна выполняться в условиях стабильного давления
-
Корпус остается закрытым во время процесса
Такой подход позволяет обеспечить соответствие требованиям к опасным зонам и одновременно повысить ремонтопригодность.
2. Сдвиг нуля после установки: Причины и устранение
Дрейф нуля часто связывают с характеристиками датчика, но на практике существенную роль играют условия установки.
Общие причины
-
Разница в монтажном положении (статический эффект головы)
-
Изменение температуры
-
Остаточное давление в импульсных линиях
-
Механические нагрузки после установки
Инженерная практика
-
Выполните калибровку нуля после установки
-
Убедитесь, что условия процесса стабильны перед регулировкой
-
Проверьте конфигурацию и герметичность импульсной линии
Во многих случаях правильный ввод в эксплуатацию уменьшает предполагаемые проблемы “дрейфа”.
3. Стабильность в условиях вибрации и технологического процесса
Промышленные условия, такие как электростанции, обычно включают в себя:
-
Непрерывная механическая вибрация
-
Высокая температура и давление
-
Ограниченное пространство для установки
Инженерные соображения
Стабильность измерений зависит от множества факторов:
-
Сенсорная технология
-
Механическая структура
-
Способ установки
-
Проектирование интерфейсов процессов
В преобразователе давления NCS-PT105ⅡM используется:
-
Технология определения чувствительности на основе монокристаллического кремния
-
Настраиваемые варианты монтажа (включая фланец и дистанционное уплотнение)
Однако долгосрочная производительность все еще зависит от правильной установки и интеграции процесса.
4. Удаленная конфигурация и диагностика
Сокращение вмешательства на местах является ключевой задачей в опасных и ограниченных зонах.
Современный датчик давления системы могут поддерживать:
-
Протокол HART
-
Опции полевой шины, такие как FF или PA (в зависимости от конфигурации)
Типовые возможности
-
Удаленная конфигурация параметров
-
Доступ к переменным процесса и состоянию устройства
-
Основная диагностическая информация
Практическое ограничение
-
Для удаленной настройки требуются совместимые инструменты/программное обеспечение
-
Интеграция зависит от архитектуры системы управления
Возможность удаленного доступа повышает эффективность, но она является частью более широкой системы.
5. Соответствие опасным зонам: За пределами сертификации устройств
Выбор датчик давления для опасных зон включает в себя не только проверку сертификатов.
Ключевые требования
-
Соответствие стандартам взрывозащиты (например, Ex ia, Ex d)
-
Правильное использование защитных барьеров (для искробезопасных систем)
-
Правильное заземление и прокладка кабелей
Инженерный взгляд
-
Одной сертификации устройства недостаточно
-
Проектирование на уровне системы определяет реальные показатели безопасности
Качество установки не менее важно, чем технические характеристики устройства.
Заключительные размышления: Выбор преобразователя давления для реальных условий
С инженерной точки зрения выбор датчик давления следует исходить из того, насколько он соответствует реальным условиям эксплуатации.
Ключевые соображения включают:
Можно ли выполнять регулировки без открытия корпуса? Четко ли определена калибровка нуля и легко ли ее выполнить после установки? Насколько чувствительна система к условиям монтажа и вибрации? Какой уровень удаленного доступа реально достижим? Отвечает ли вся система требованиям к опасным зонам?
Преобразователь давления следует оценивать как часть полная измерительная система, а не только как отдельное устройство.
Нужна техническая помощь?
Если вы работаете с:
-
Опасные или ограниченные среды
-
Проблемы с измерениями, связанные с установкой
-
Проблемы удаленной интеграции
Рекомендуется оценить оба возможности устройства и конфигурация системы вместе во время выбора.
