MC0313 Modbus to FF Embedded Core Module
MC0313
MC0313
MC0313
MC0313 Modbus to FF Embedded Core Module
MC0313
MC0313
MC0313

MC0313 Встраиваемый базовый модуль Modbus — FF

MC0313

Обзор продукции

Модуль MC0313 — это встроенный OEM-модуль для преобразования приборов с протоколом Modbus RTU под FOUNDATION Fieldbus. Встраиваемые базовые модули данной серии отличаются унифицированными габаритами и интерфейсами, лёгкостью обновления прошивки и простотой настройки. Они находят широкое применение в различном оборудовании: преобразователях, интеллектуальной измерительной технике, контрольно-измерительных приборах и являются оптимальным решением для быстрой разработки полевой шины конечными заказчиками.

No certification
Получить предложение
Случаи применения
Выходной сигнал FOUNDATION Fieldbus H1
Версия протокола ИТК 6
Напряжение питания (9–32) В*, ток покоя ≤14 мА
Измерение объекта Ведомое устройство Modbus RTU
Номер ведомого устройства Modbus RTU 1
Диапазон адресов Modbus RTU Slave 1-255
Скорости передачи данных Modbus RTU 2400, 4800, 9600, 14400, 19200
Поддерживаемые команды Modbus RTU 1, 2, 3, 4, 5, 6, 15, 16
Физический интерфейс входного сигнала TTL интерфейс
Напряжение изоляции Отсутствие изоляции между шиной и интерфейсом Modbus
Грузоподъемность 6.0V/6.0mA or 3.3V/7.5mA
Время запуска ≤5s
Время обновления 0.2s
EMC IEC 61326 (GB/T 18268)
Рабочая температура (-40~85)℃
Диапазон влажности (5~95)%RH
Температура хранения (-50~85)℃

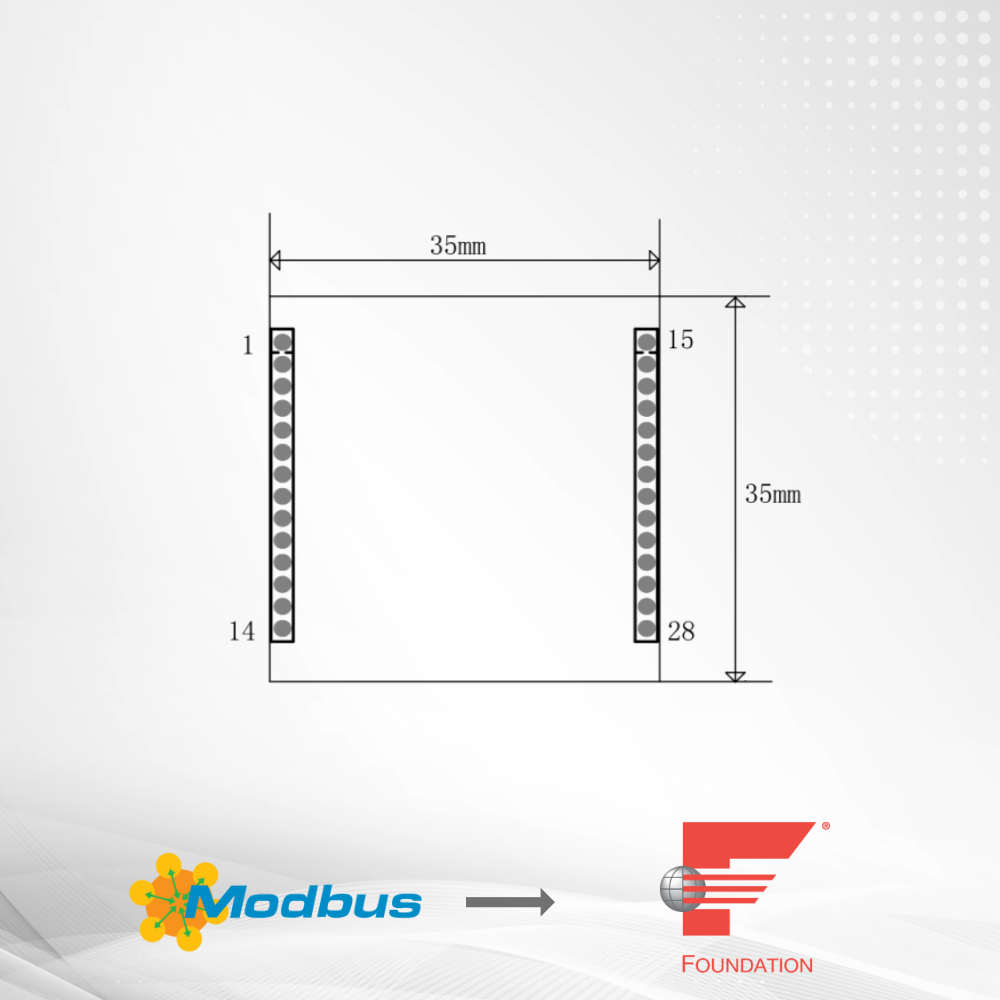

Электрический интерфейс Разъем стандартный 14-контактный × 2 с шагом 2,0 мм

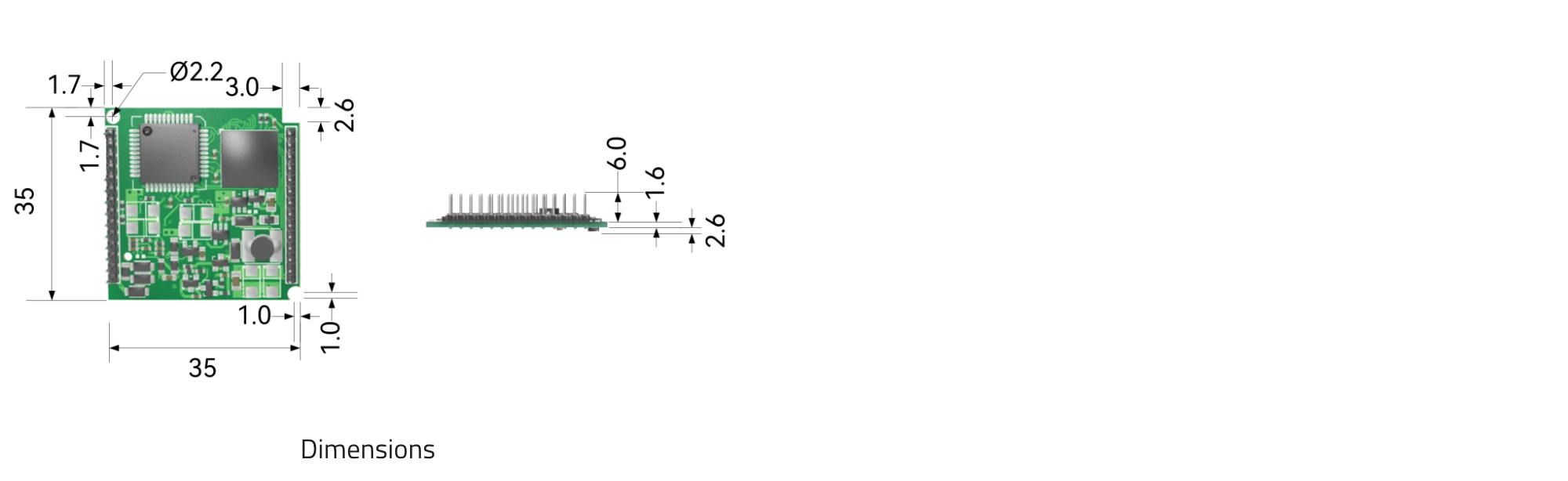

Размеры (35 × 35 × 13)мм
Вес Прибл. 8 г
  • Быстрый выход на рынок: Пользователям не нужно осваивать технологию разработки FOUNDATION Fieldbus (FF), покупать специальную систему разработки или писать EDD-файлы, чтобы в короткие сроки завершить разработку FF-продукта с независимыми правами интеллектуальной собственности.
  • Одинаковый размер: Все встраиваемые модули Microcyber серии MC имеют одинаковые размеры 35 мм (Д) × 35 мм (Ш), что упрощает механическое проектирование и модернизацию продукции.
  • Единый интерфейс: Все встраиваемые модули серии MC от Microcyber используют 14-контактный однорядный разъем с шагом 2,0 мм, что обеспечивает совместимость контактов и функциональную взаимозаменяемость.
  • Простое обновление: Различные встраиваемые модули ядра серии MC могут быть напрямую заменены для реализации устройств с различными промышленными протоколами связи.
  • Простая настройка: Благодаря специализированному инструменту настройки Modbus пользователи могут свободно и гибко настраивать различные параметры модуля в соответствии с требованиями конкретного приложения.
  • Простое приложение: Модуль работает как мастер Modbus и обменивается данными с устройствами, поддерживающими Modbus RTU, через интерфейс TTL, автоматически преобразуя данные устройства в переменные устройства FOUNDATION Fieldbus (FF) для вывода.
  • Широкий спектр применения: Подходит для широкого спектра продуктов, включая передатчики, интеллектуальные измерительные приборы, анализаторы и другие промышленные приборы.
  • Предоставлено ОЕМ: Пользователи сохраняют независимые права на интеллектуальную собственность, а также права на регистрацию бренда и товарных знаков для своих продуктов.
  • FF предварительно сертифицирован: Предварительная сертификация на соответствие протоколу от FieldComm Group (FCG), что ускоряет формальную сертификацию FOUNDATION Fieldbus и сокращает время разработки.
