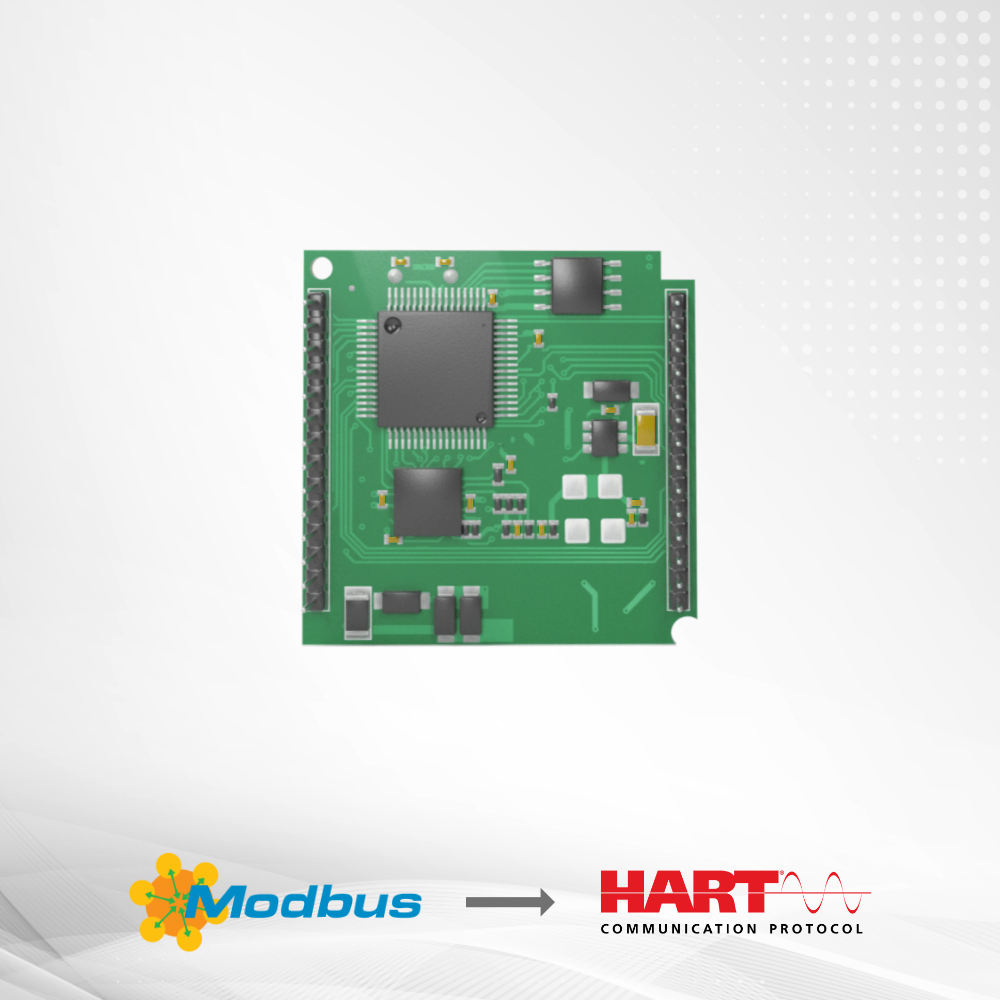

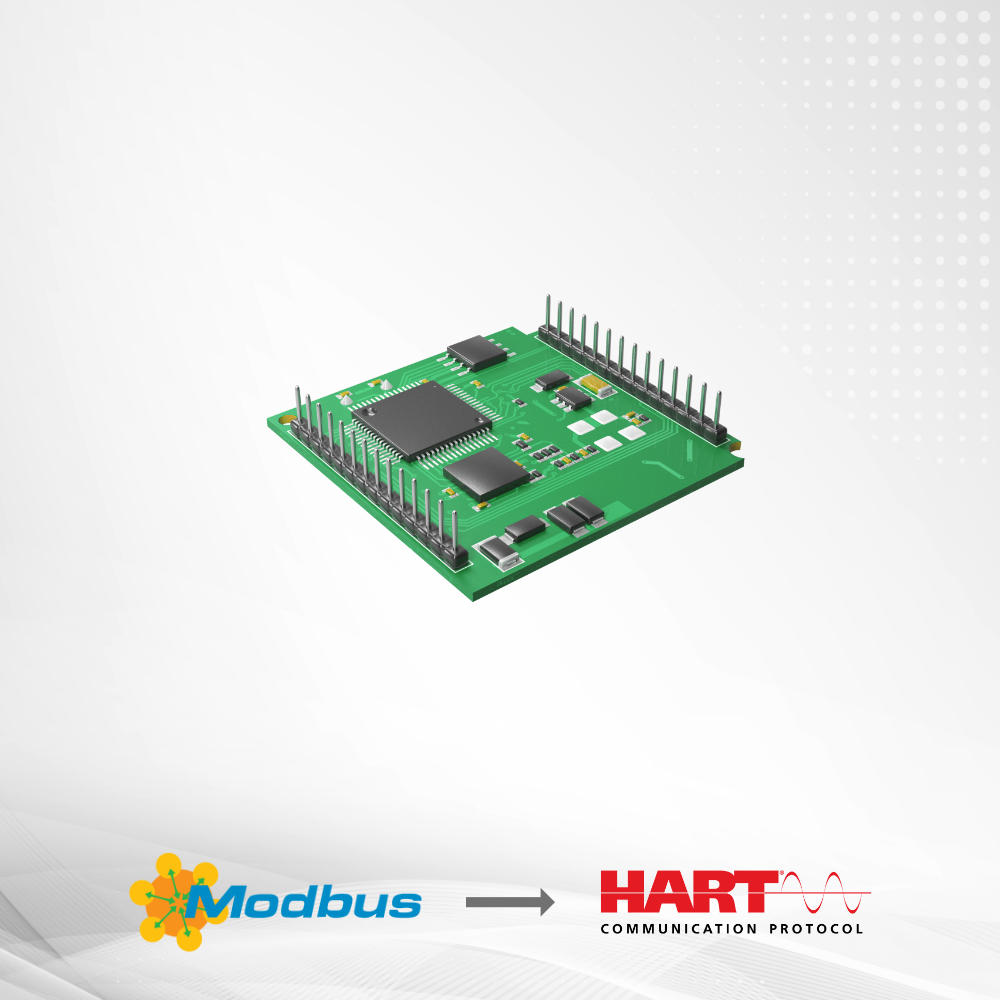

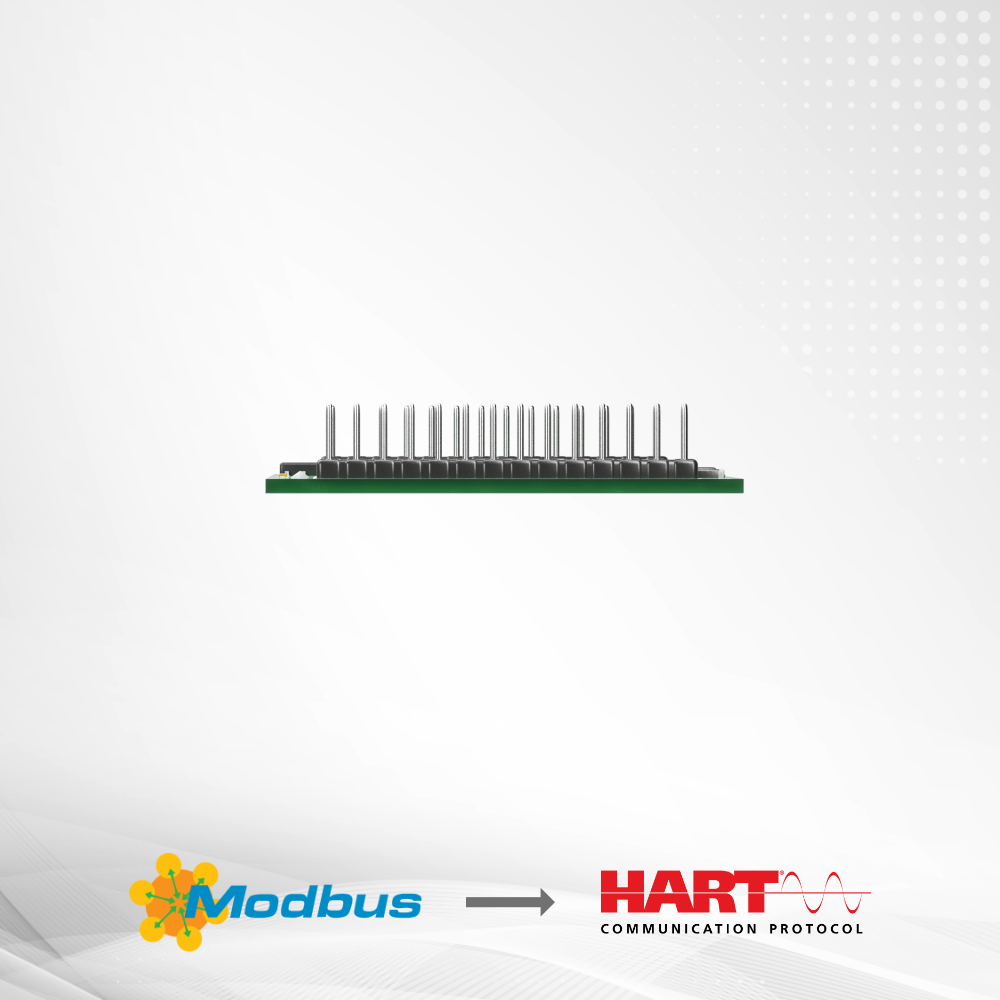

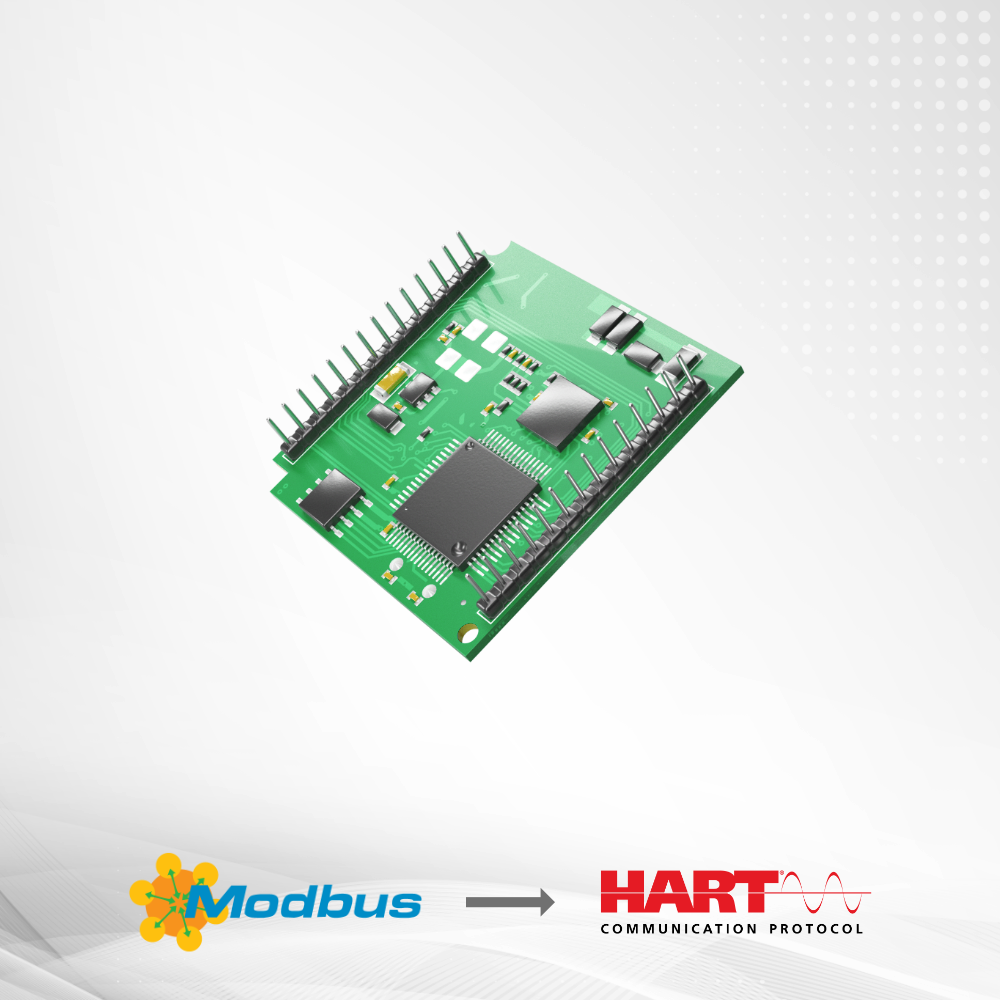

MC0310 Modbus to HART Embedded Core Module
MC0310
MC0310
MC0310

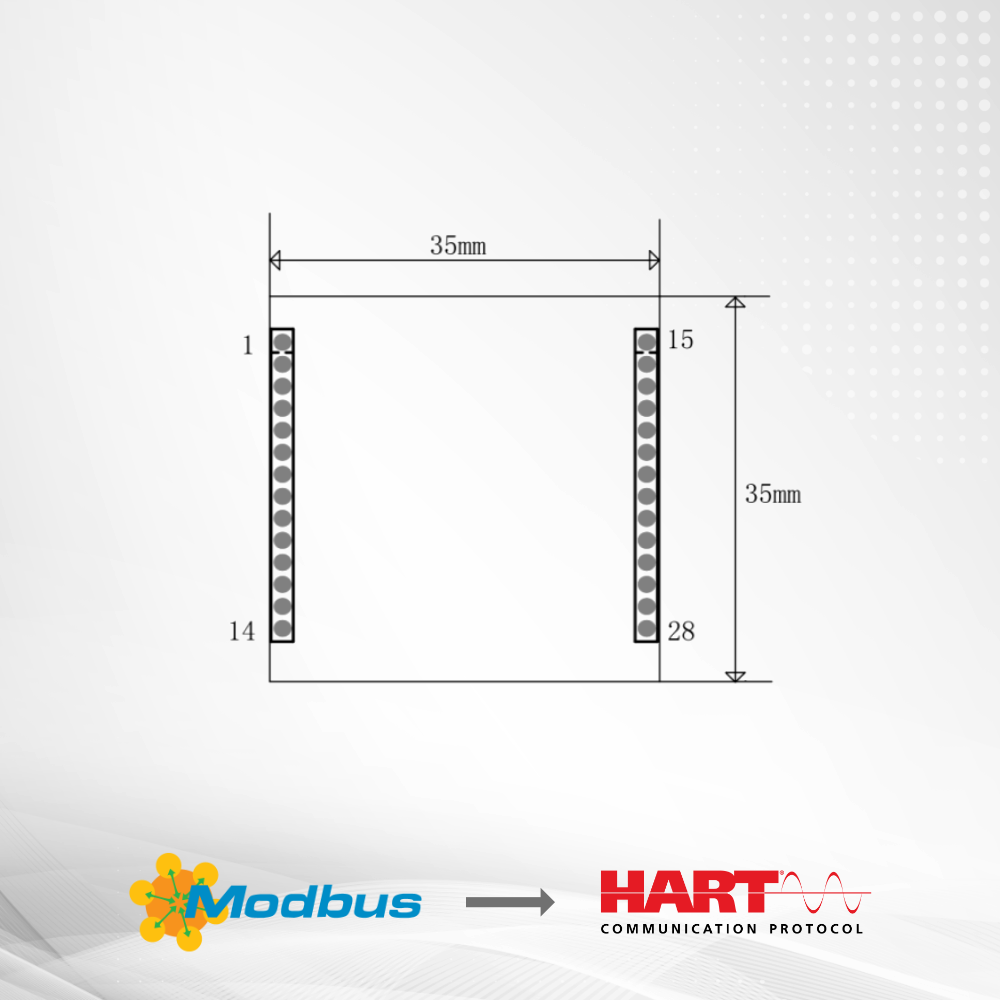

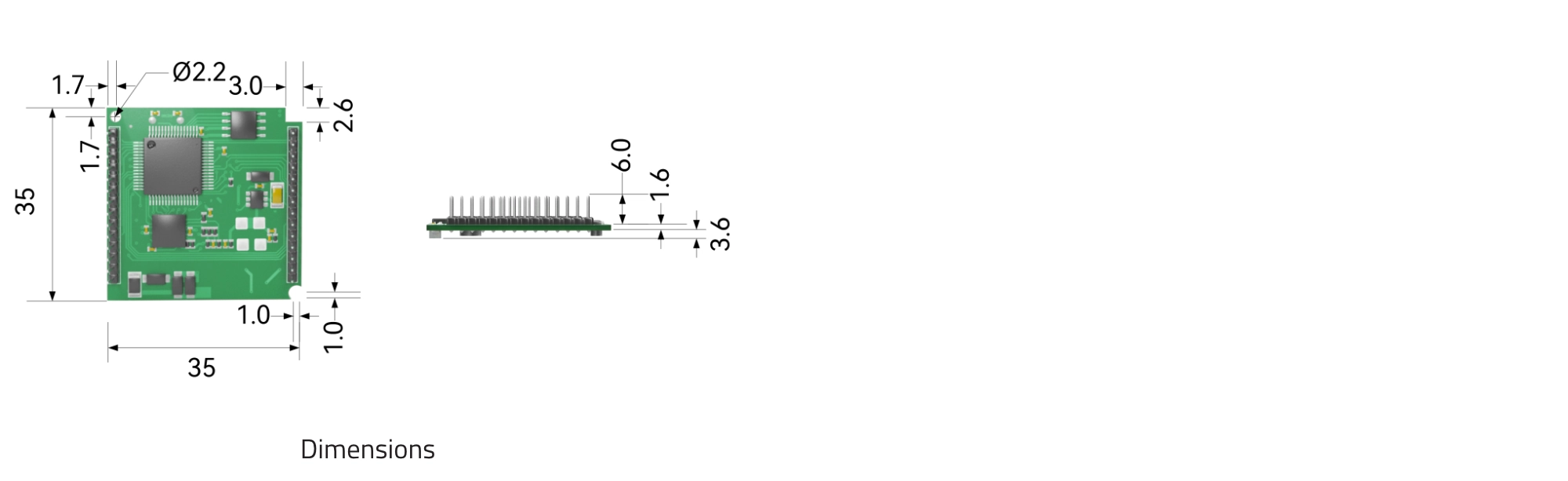

MC0310 Dimension Drawing
MC0310 Modbus to HART Embedded Core Module
MC0310
MC0310
MC0310
MC0310 Dimension Drawing

MC0310 Встраиваемый базовый модуль Modbus — HART

MC0310

Обзор продукции

MC0310, как один из встраиваемых модулей OEM-серии Microcyber MC, обеспечивает преобразование из Modbus RTU в HART. Благодаря своим ключевым преимуществам — постоянному размеру, интерфейсу, простому обновлению и легкой настройке — эта серия модулей широко совместима с различными продуктами, такими как передатчики, интеллектуальные измерительные приборы и устройства, что делает его идеальным выбором для пользователей, желающих быстро разрабатывать устройства HART.

No certification
Получить предложение
Случаи применения
Выходной сигнал 4~20 мА + HART
Версия протокола HART 7
Напряжение питания (11,9~35) В DC
Измеряемый объект Ведомое устройство Modbus RTU
Количество ведомых устройств Modbus RTU 1
Диапазон адресов Modbus RTU 1–247
Поддерживаемые скорости Modbus RTU 1200, 2400, 4800, 9600, 19200, 35700, 38400, 57600 бит/с
Поддерживаемые команды Modbus RTU 1, 2, 3, 4, 5, 6, 16
Физический интерфейс входного сигнала TTL
Напряжение изоляции Отсутствует изоляция между шиной HART и интерфейсом Modbus
Точность токового выхода Точность тока: 0,03%; температурный дрейф: 0,005%/°C
Сопротивление нагрузки 0–1500 Ом (стандартный режим); 230–1100 Ом (режим связи HART)
Нагрузочная способность Питание шины HART 12 В: 3,3 В / 3,4 мА;
Питание шины HART 24 В: 3,3 В / 7,0 мА
Время запуска ≤ 5 с
Время обновления 0,25 с; 0,5 с; 0,75 с; 1 с; 1,25 с; 1,5 с; 1,75 с; 2 с (настраивается)
Постоянная времени демпфирования 0~32 с
ЭМС IEC 61326 (GB/T 18268)
Рабочая температура от -40 до +85 °C
Диапазон влажности 5–95 % RH
Температура хранения от -50 до +85 °C
Электрический интерфейс 2 стандартных 14-контактных разъёма с шагом 2,0 мм
Габариты 35 × 35 × 13 мм
Вес Около 8 г
  • Быстрый вывод на рынок: пользователям не требуются знания технологии HART или приобретение системы разработки HART для быстрого создания HART-устройств с собственными правами на интеллектуальную собственность.
  • Единые габариты: все встраиваемые модули серии MC имеют одинаковые размеры — 35 × 35 мм (Д × Ш).
  • Единый интерфейс: все встраиваемые модули серии MC оснащены двумя однорядными 14-контактными разъёмами с шагом контактов 2,0 мм, что обеспечивает функциональную совместимость.
  • Простое обновление: замена встроенных модулей серии MC позволяет реализовать устройства с различными промышленными протоколами связи.
  • Гибкая настройка: с помощью программного обеспечения HARTMPT пользователи могут гибко конфигурировать параметры модуля в соответствии с требованиями конкретного применения.
  • Простота интеграции: модуль считывает и записывает параметры пользовательского устройства через последовательный интерфейс и автоматически преобразует данные в переменные устройства HART и динамические переменные для обмена с ведущей станцией HART.
  • Широкая область применения: подходит для преобразователей, интеллектуальных измерительных устройств и различных контрольно-измерительных приборов.
  • OEM-поддержка: пользователи сохраняют права на интеллектуальную собственность, регистрацию собственного бренда и товарного знака. Также доступны услуги по индивидуальной разработке DD, FDI и DTM.
  • Предварительная сертификация HART: продукт прошёл предварительную проверку соответствия требованиям протокола HART, выполненную FieldComm Group (FCG), что позволяет ускорить получение официальной сертификации и сократить сроки вывода продукта на рынок.
