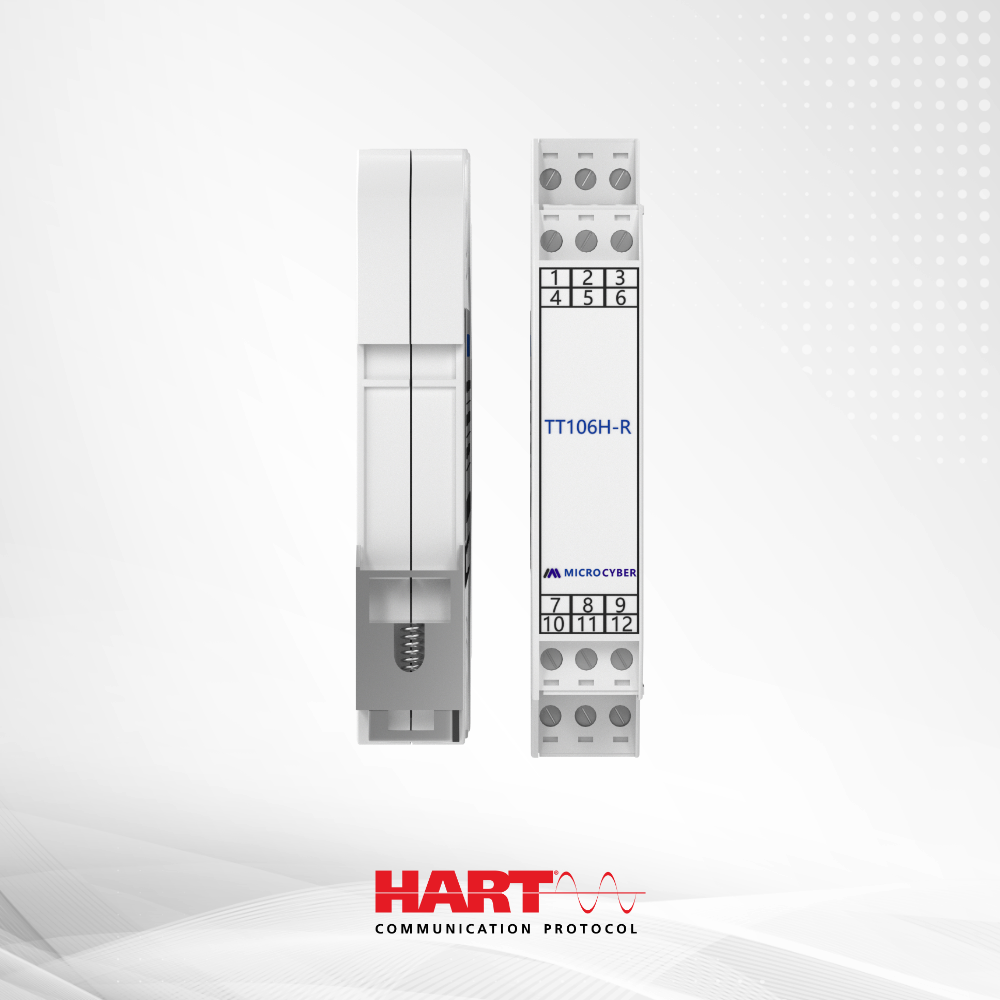

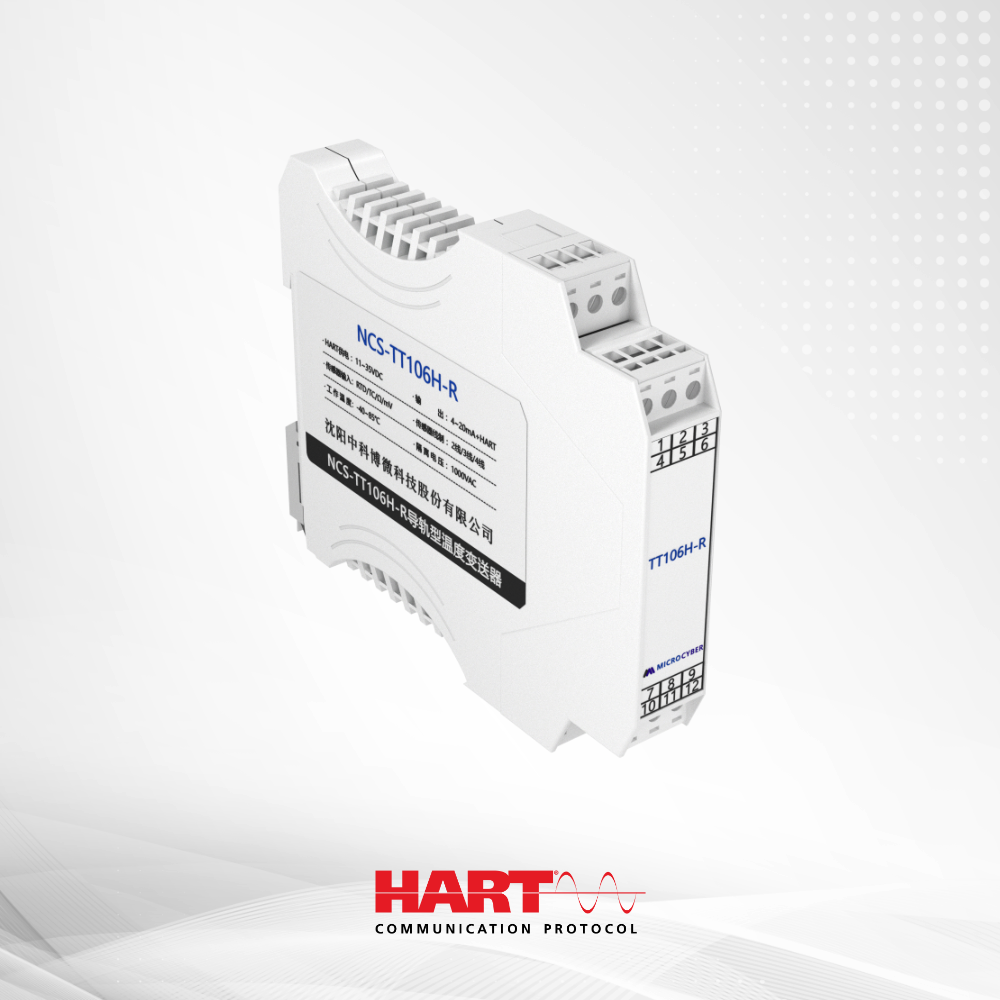

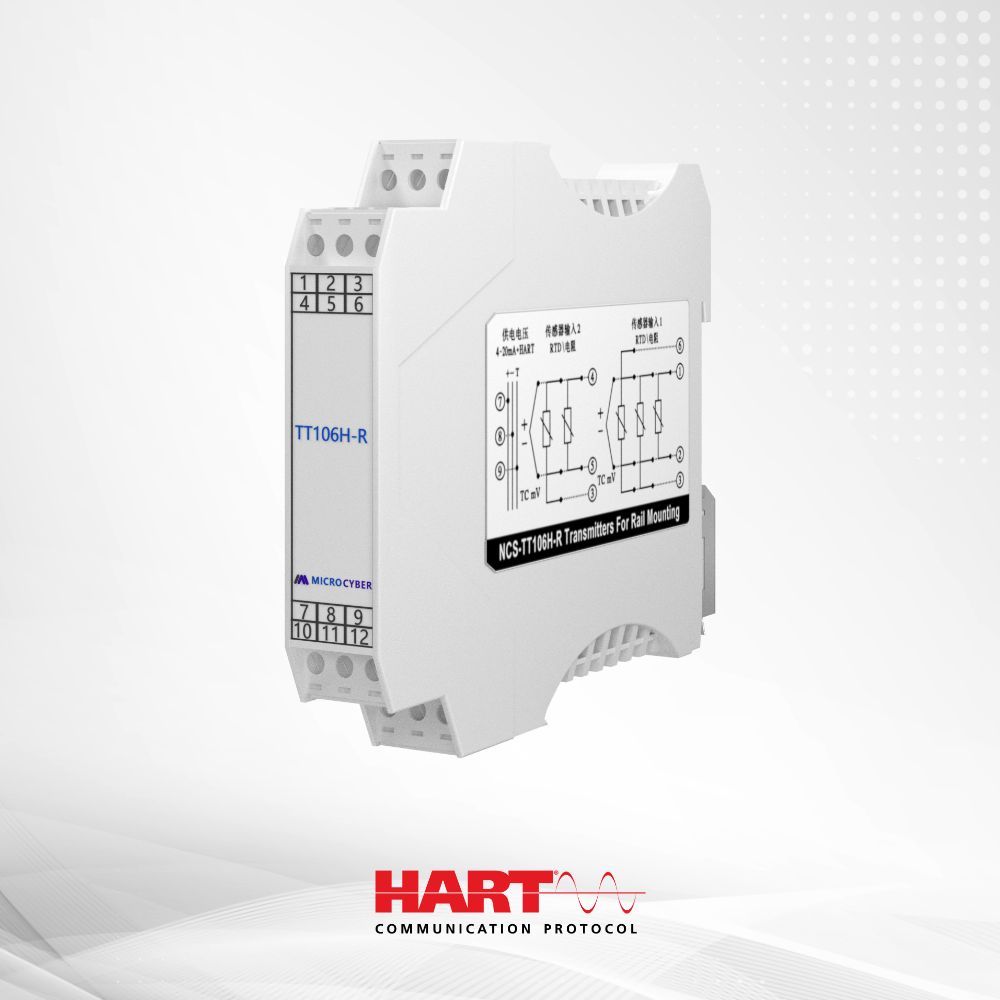

NCS-TT106H-R Rail Mounted HART Temperature Transmitter
NCS-TT106H-R
NCS-TT106H-R
NCS-TT106H-R

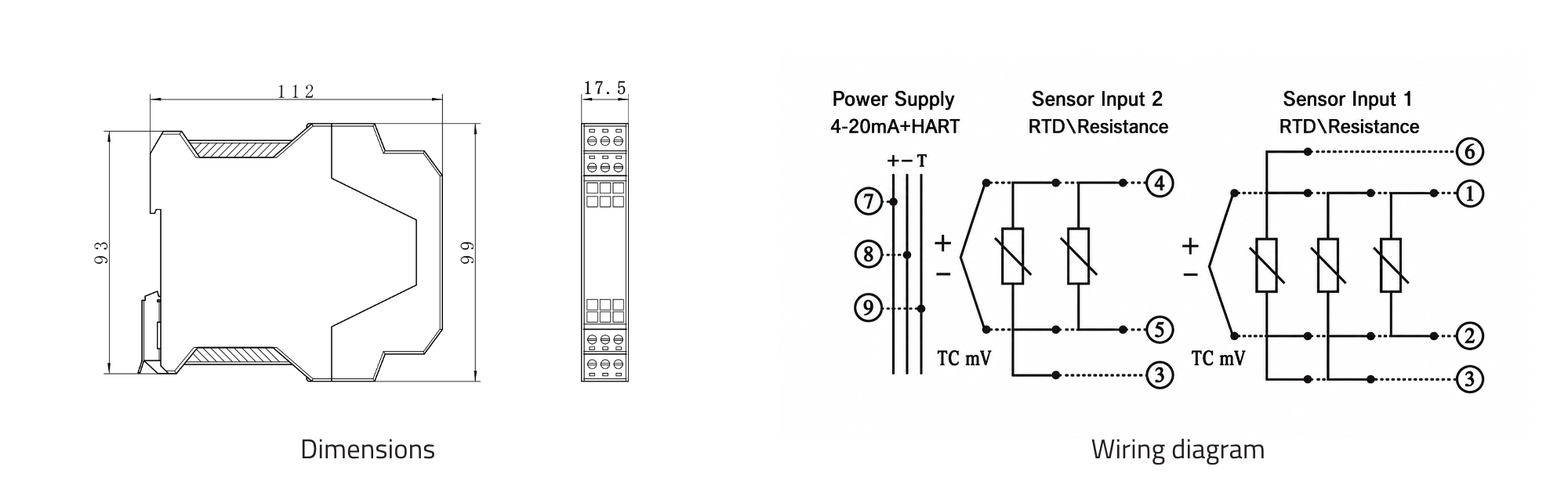

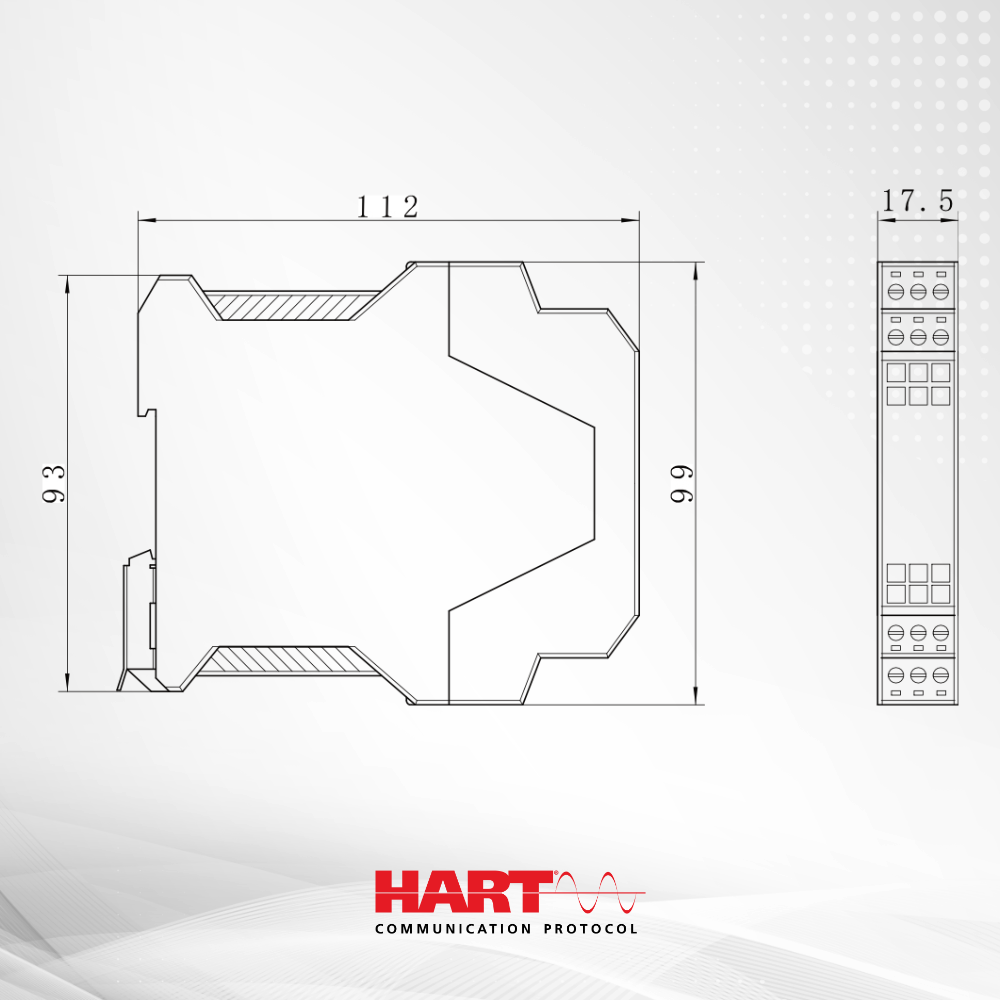

NCS-TT106H-R Dimensional Diagram
NCS-TT106H-R Rail Mounted HART Temperature Transmitter
NCS-TT106H-R
NCS-TT106H-R
NCS-TT106H-R
NCS-TT106H-R Dimensional Diagram

NCS-TT106H-R Двухканальный термодатчик на DIN-рейку с протоколом HART

NCS-TT106H-R

Обзор продукции

NCS-TT106H-R — двухканальный термодатчик на DIN-рейку с протоколом HART, отличающийся высокой надёжностью, превосходной долговременной стабильностью, высокой точностью измерений и низким температурным дрейфом. Оснащён расширенными диагностическими функциями, что позволяет удовлетворять требованиям измерений на критических стадиях технологического процесса и делает его незаменимым полевым устройством для измерения температуры в системах управления технологическими процессами. Поддерживает измерения с помощью различных типов датчиков: термометров сопротивления (RTD), термопар (TC), резисторов (Ом) и датчиков напряжения (мВ). Совместим с протоколом связи 4–20 мА + HART. Продукт имеет ряд сертификатов, включая PAC и EAC. Широко применяется в нефтеперерабатывающей, химической, энергетической и металлургической отраслях.

NCS-TT106H-R
Получить предложение
Случаи применения
Выходной сигнал 4~20мА + HART
Версия протокола HART 7
Напряжение питания (12~42)Впостоянного тока
Разводка датчиков 2-проводное, 3-проводное или 4-проводное подключение
Типы входных сигналов Сопротивление (Ω): 0-500Ω, 0-4000Ω; ТСМ (RTD): Cu50, Cu50_GOST, Cu100, Cu100_GOST, Pt50_GOST, Pt100, Pt100_GOST, Pt200, Pt500, Pt1000; Напряжение (mV): -100mV~100mV; Термопара (TC): B, E, J, K, N, R, S, T, L_GOST
Количество каналов Двухканальный
Класс точности Обратитесь к руководству пользователя
Точность тока 0.03%
Электрическая изоляция 1кВ переменного тока
Эффект напряжения ±0,005%/V
Время отклика 0,8–1,3 с в зависимости от типа датчика и проводки
Время запуска ≤5s
Постоянная времени затухания (0~32)с
EMC IEC 61326 (GB/T 18268)
Взрывозащита Нет
ЖК-дисплей Не поддерживается
Работа с клавиатурой Не поддерживается
Рабочая температура (-40~85)℃
Диапазон влажности (5~95)%RH
Температура хранения (-50~85)℃
Сигналы тревоги Насыщение низкое: [3,75-4,0] мА, по умолчанию 3,8 мА; Насыщение высокое: [20-20,8] мА, по умолчанию 20,5 мА; Тревога низкая: [3,5-3,7] мА, по умолчанию 3,6 мА; Тревога высокая: [21,0-22,5] мА, по умолчанию 21,75 мА
Спецификация вибрации 2-25 Гц: ±1,6 мм; 25-100 Гц: ±4 г.
Рейтинг защиты IP20
Вес Прибл. 110 г



  • Преобразует различные входные сигналы в выходные сигналы 4–20 мА и сигналы связи HART.
  • Поддерживает измерение различных типов термометров сопротивления, термопар, сигналов сопротивления и напряжения.
  • Двухканальный вход с 6-контактной конструкцией датчика, поддерживающей гибкие комбинации двойного входа.
  • Поддерживает динамическое отображение переменных и настраиваемые расчеты среднего и дифференциальных значений для измерений с двумя входами.
  • Высокая точность измерения с погрешностью Pt100 до ±0,1 °C, низкий температурный дрейф ±0,003 °C/°C и точность аналогового выхода 0,031 % от полного диапазона.
  • Поддерживает внешнюю компенсацию холодного спая Pt100 с точностью до ±0,15°C.
  • Поддерживает обнаружение разомкнутой и короткозамкнутой цепи для выявления неисправностей датчика.
  • Поддерживает стандартный монтаж на рейку DIN-TH35 для удобной установки.
  • Предоставляет файлы EDD и DTM для совместимости с различными системами DCS.
