В промышленной автоматизации ускорился переход от проводной аппаратуры к беспроводной. WirelessHART — первый международно стандартизированный беспроводной протокол (IEC 62591) для автоматизации технологических процессов — стал основой современного мониторинга заводов. В основе этой экосистемы лежит Шлюз WirelessHART, стратегический мост между устойчивой сетевой архитектурой и инфраструктурой управления заводом.
Но в чём же заключается его внутренняя логика и как ему удаётся обеспечить надёжность на уровне 99,91 % в сложных условиях радиочастотного излучения? В этой статье подробно рассмотрены архитектура и основные технические характеристики шлюза WirelessHART.
Понимание WirelessHART: Краткий обзор
WirelessHART была основана FieldComm Group (FCG) для обеспечения надежной связи в реальном времени в условиях тяжелой промышленности. Работая в диапазоне 2,4 ГГц ISM, он отличается от стандартного Wi-Fi тем, что использует ДетерминированнаяМеш-сеть.
Ключевые технические столпы включают:
- ТСШ (Челночный режим работы по временным интервалам) — Устраняет коллизии, переключаясь между 16 каналами в синхронизированных временных слотах по 10 мс.
- Самовосстанавливающаяся сетка — Устройства автоматически определяют избыточные пути, гарантируя доставку данных к шлюзу даже при сбое узла.
- Нулевое воздействие сосуществования — Разработано для работы совместно с Wi-Fi и Bluetooth без помех.
- Нет ограничений по бюджету мощности — В отличие от проводных цепей 4-20 мА, которые требуют 4 мА в качестве базового уровня для питания, Беспроводные устройства HART часто используют батареи высокой емкости или технологии сбора энергии.

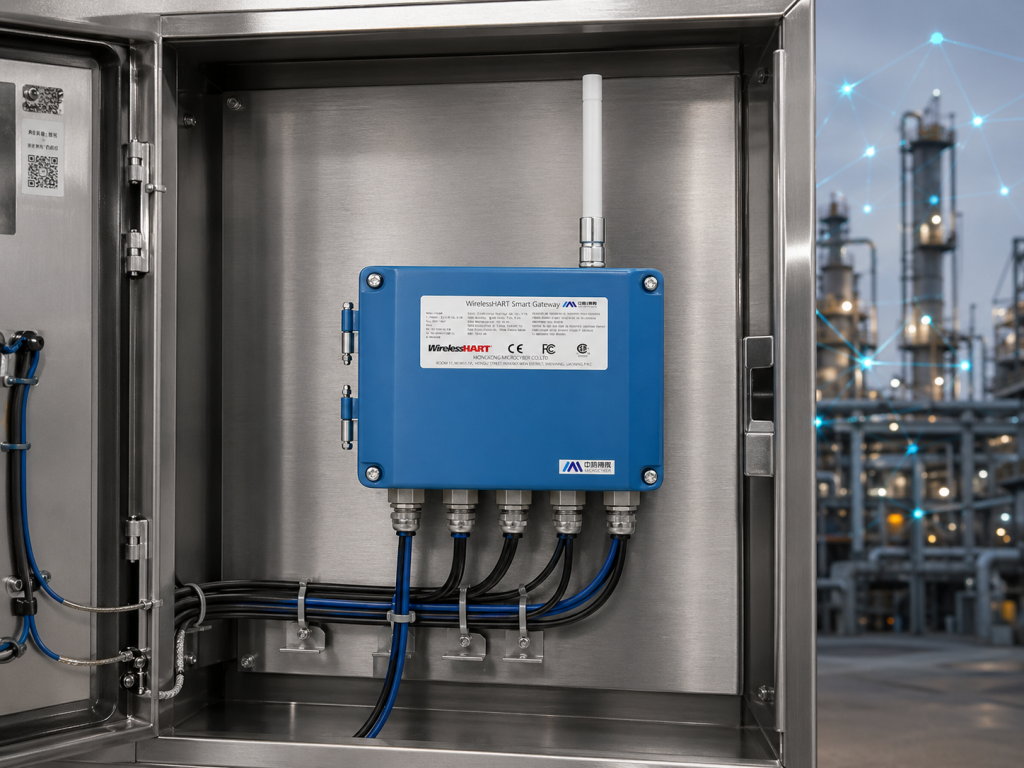

Шлюз WirelessHART
A Шлюз WirelessHART гораздо больше, чем простой маршрутизатор. Он объединяет три основные логические сущности, определенные FieldComm Group:
- Врата: Обрабатывает перевод протокола, преобразуя пакеты WirelessHART в промышленные проводные протоколы, такие как Modbus TCP, EtherNet/IP или OPC UA.
- Менеджер сети (NM): “Мозг” системы. Он предварительно рассчитывает избыточные пути связи и управляет расписанием TDMA (множественный доступ с временным разделением) для каждого устройства.
- Менеджер Безопасности (МБ): Оркестрирует 128-битное шифрование AES, управляет Присоединиться к ключам для аутентификации и вращает Ключи сеанса для предотвращения атак повторного воспроизведения.
Как это работает? Логика “Централизованного управления”
В отличие от ad-hoc сетей, WirelessHART использует Централизованное управление сетью для гарантии надежности
1. Предоставление и аутентификация
Когда новое полевое устройство включается, оно слушает “объявления”. Чтобы присоединиться, оно должно предъявить уникальный Присоединиться к ключу. Менеджер безопасности проверяет это, затем выдает ключ сеанса для всего последующего зашифрованного трафика данных.
2. Динамическое распределение времени (TDMA)
Менеджер сети назначает каждому устройству определенные временные интервалы. Такое детерминированное планирование гарантирует, что два устройства никогда не будут передавать данные на одной и той же частоте одновременно, предотвращая “столкновения пакетов”, распространенные в стандартном Wi-Fi.
3. Диагностическое картирование (NAMUR NE107)
Современные шлюзы, такие как Microcyber G1100 Они делают больше, чем просто передают переменные процесса (PV). Они отображают статус работоспособности устройства в хост-систему. Это поддерживает НАМУР NE107 стандарты, предоставляя четкие диагностические данные (Неисправность, Требуется обслуживание, Не соответствует спецификации) непосредственно в SCADA или DCS.
Шлюз WirelessHART против проводного HART: ключевые различия
| Разделить | Проводной HART (токовая петля) | WirelessHART (через шлюз) |
|---|---|---|
| Физический уровень | 4-20мА Токовая модуляция | 2,4 ГГц IEEE 802.15.4 (Mesh) |
| Надежность | Зависит от целостности кабеля | >99% с использованием разнообразия траекторий и переключения частот |
| Стоимость установки | Высокая (канал, карты ввода-вывода, труд) | До 90% ниже для модернизации |
| Диагностика | Вторичный аналоговый сигнал | Нативное цифровое (поддержка NAMUR NE107) |
Microcyber G1100: Профессиональный выбор
Для специалистов в области промышленной автоматизации, Microcyber G1100 WirelessHART Smart Gateway предлагает сертифицированное FCG высокопроизводительное решение для требовательных сред:
- Высокая емкость Поддерживает до 100 полевых устройств с оптимизированной пропускной способностью.
- Корпоративная интеграция: Бесшовная интеграция Modbus TCP с DCS/SCADA.
- Надежная безопасность Интегрированный менеджер безопасности с динамическим управлением ключами.
- Визуализированное Управление Карты топологии сети в реальном времени и диагностика RSSI (уровень сигнала) через веб-панель.
- Готово к работе в опасных зонах: Сертификация NEPSI, ATEX и IECEx для установок в зонах 1/2.
Microcyber также предоставляет DK11 Беспроводной инструментарий разработчика HART и Беспроводной модуль WirelessHART M1100, предоставляя полную экосистему как для операторов установок, так и для производителей устройств.
Заключение
Шлюз WirelessHART — это “нервный центр”, который делает возможной промышленную беспроводную связь. Централизуя управление сетью и обеспечивая безопасность передачи данных, он позволяет предприятиям расширять возможности мониторинга без значительных затрат на прокладку кабелей. При выборе шлюза отдавайте приоритет Сертификация FCG и Диагностическая поддержка NAMUR для обеспечения долгосрочной совместимости.
Ищете способ оптимизировать вашу сеть Fieldbus? Посетите Технический блог Microcyber для получения дополнительных руководств по HART, FOUNDATION Fieldbus и PROFIBUS.
