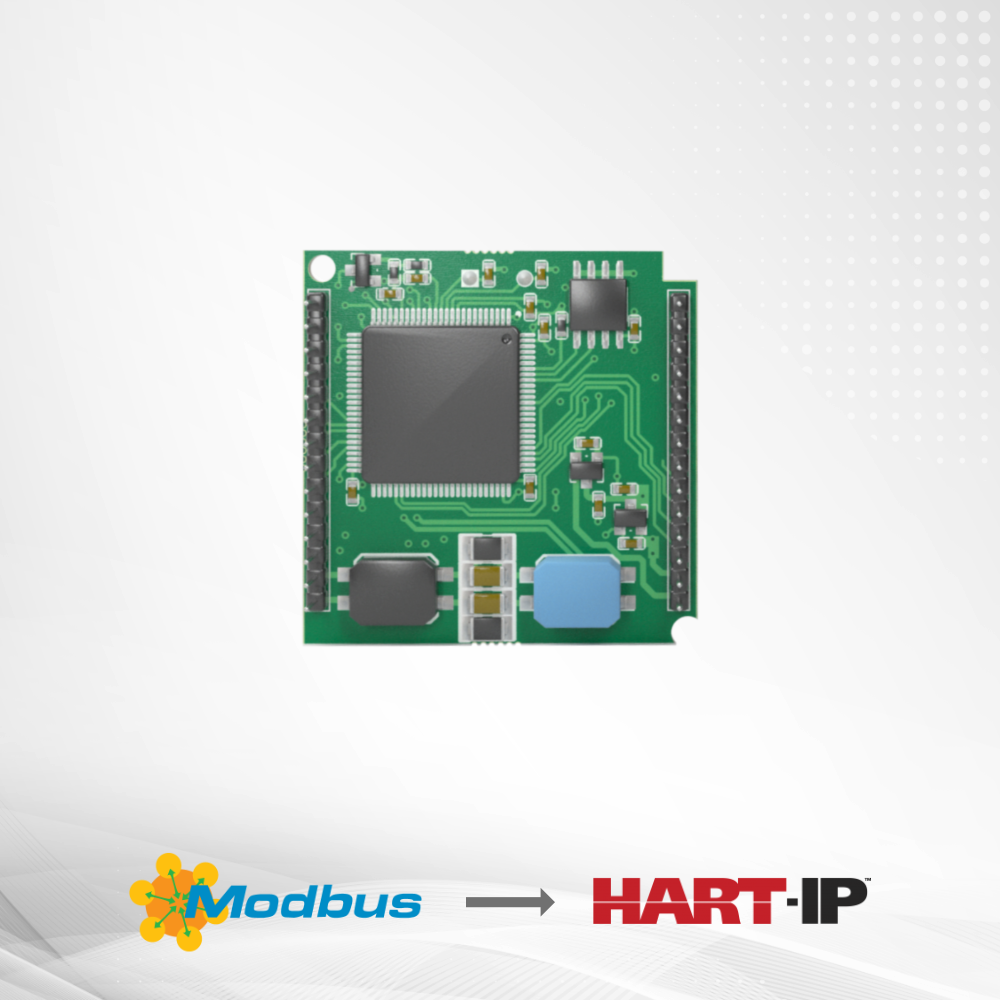

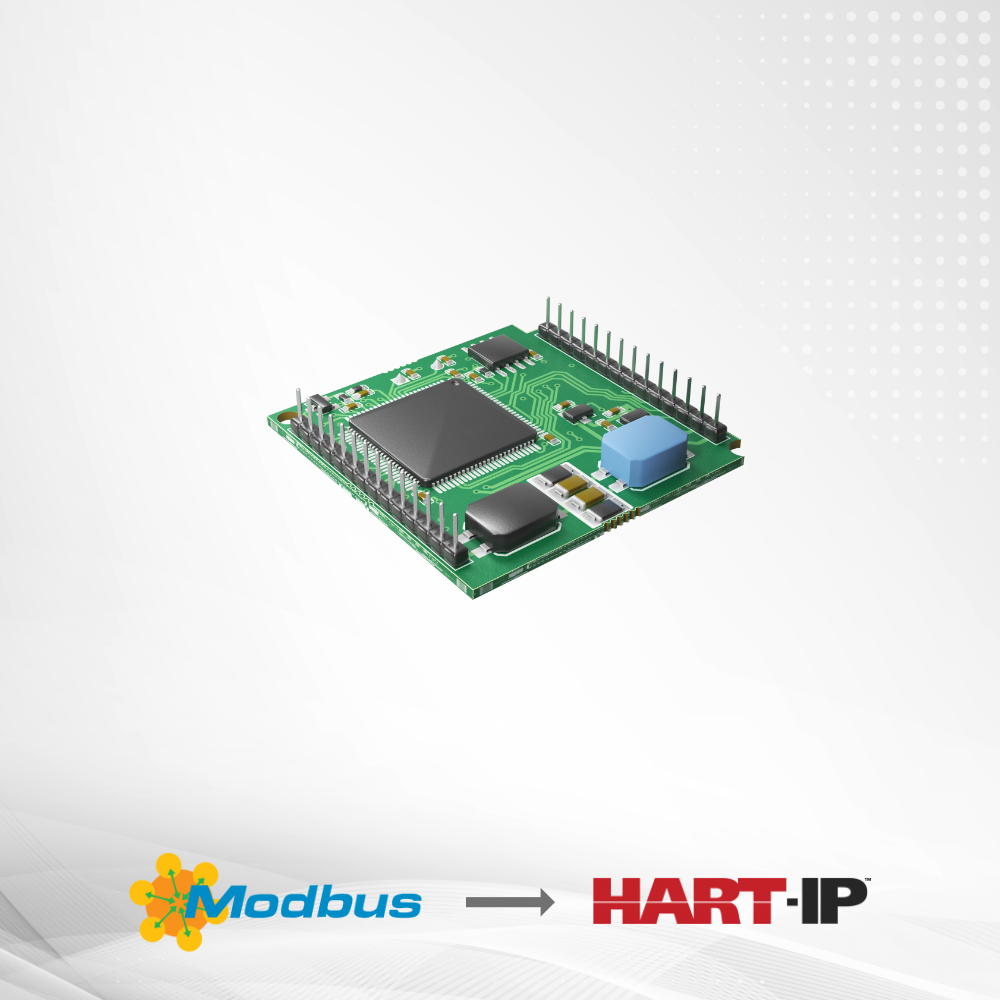

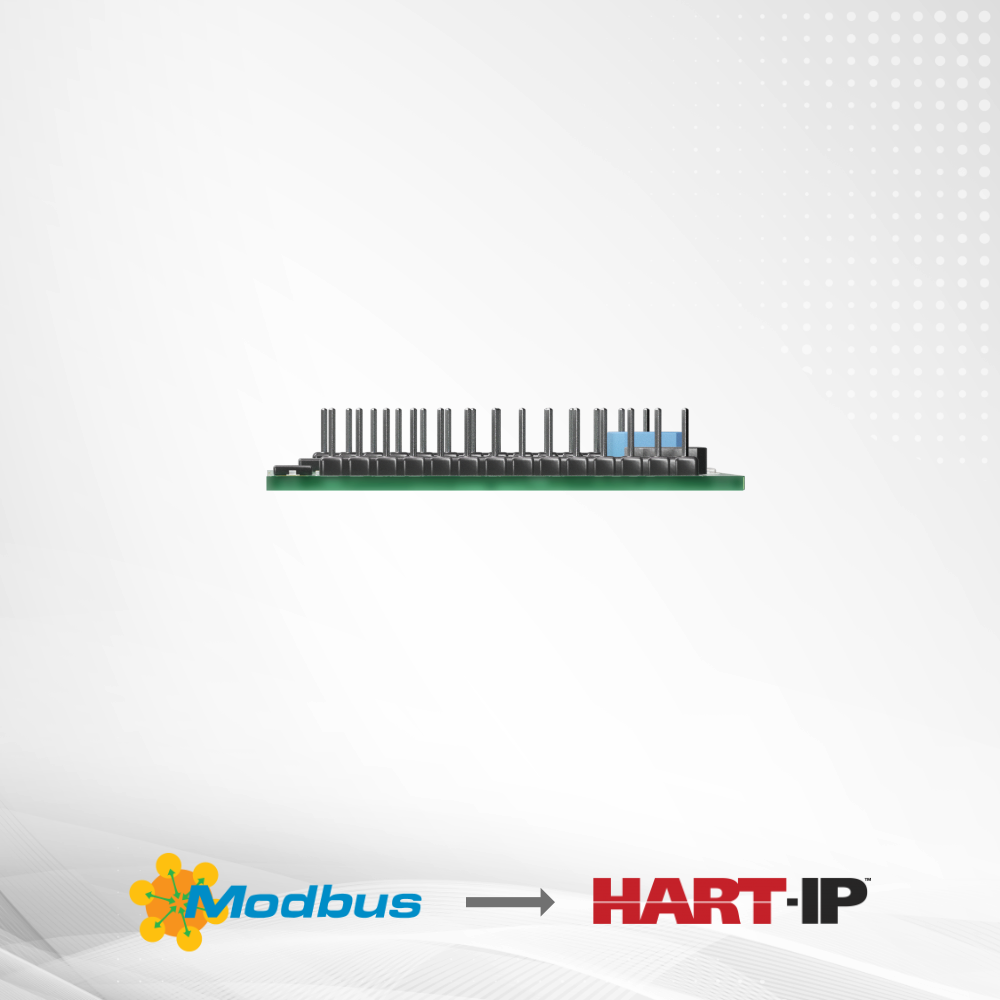

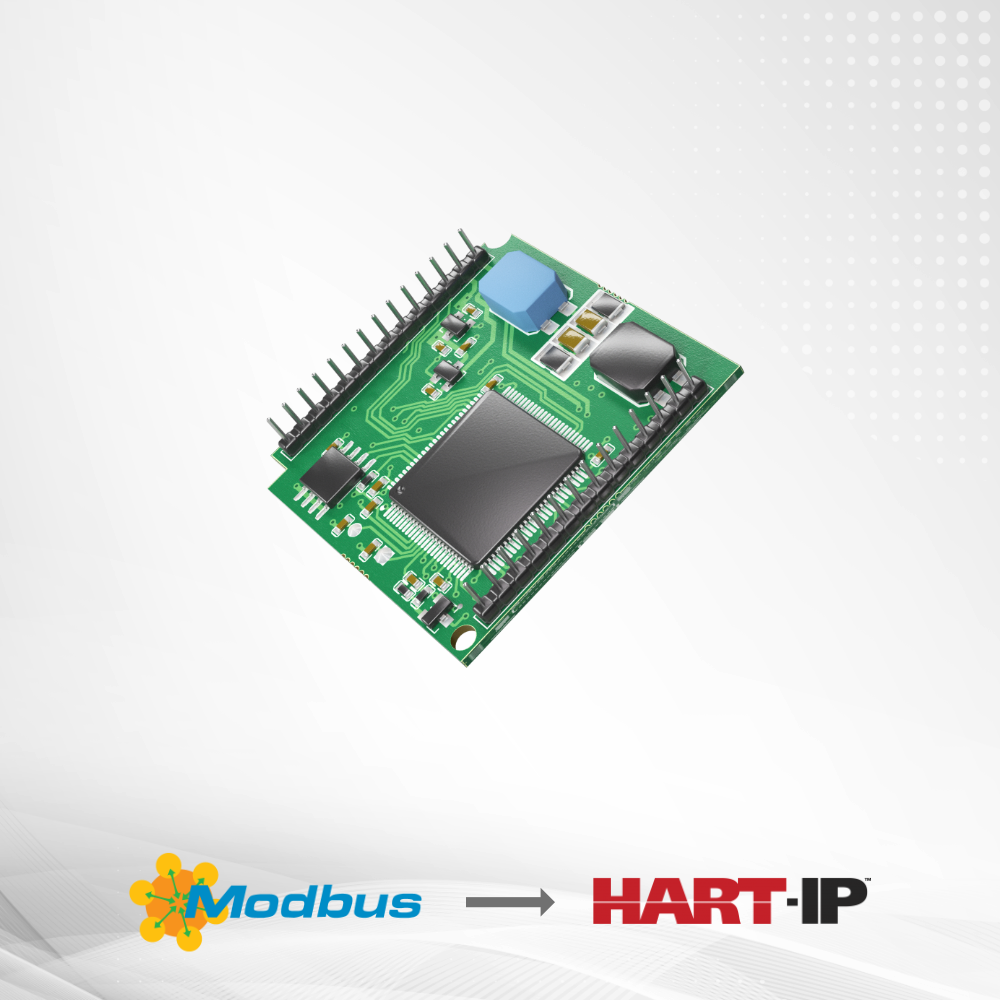

MC0312 Modbus to HART-IP Embedded Core Module
MC0312
MC0312
MC0312

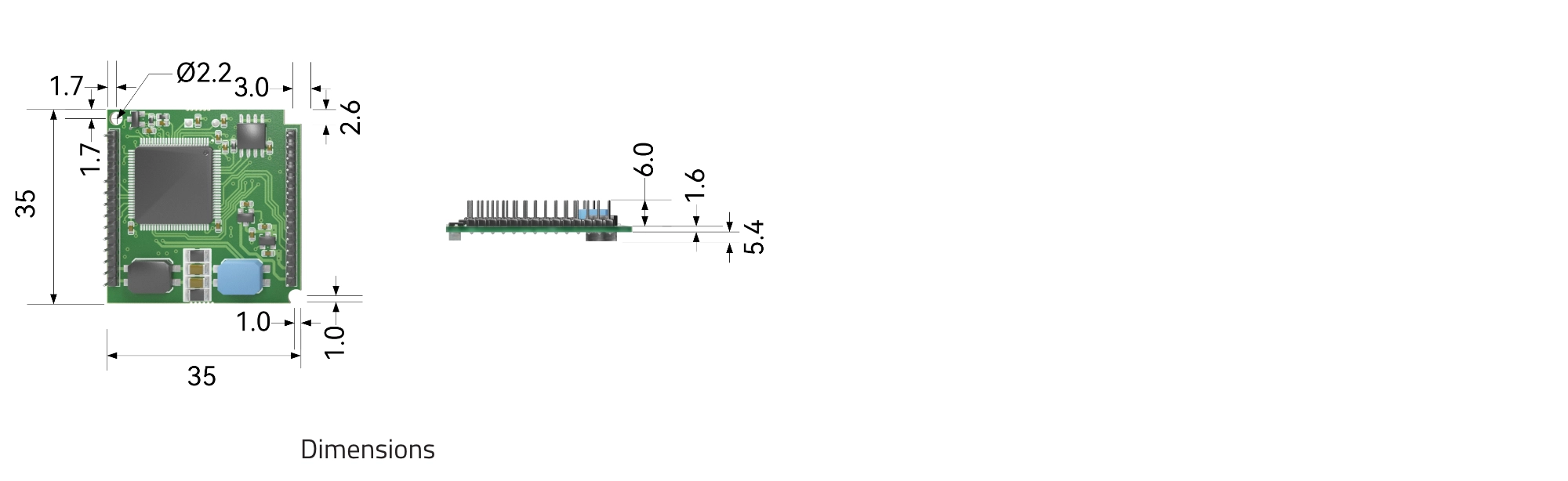

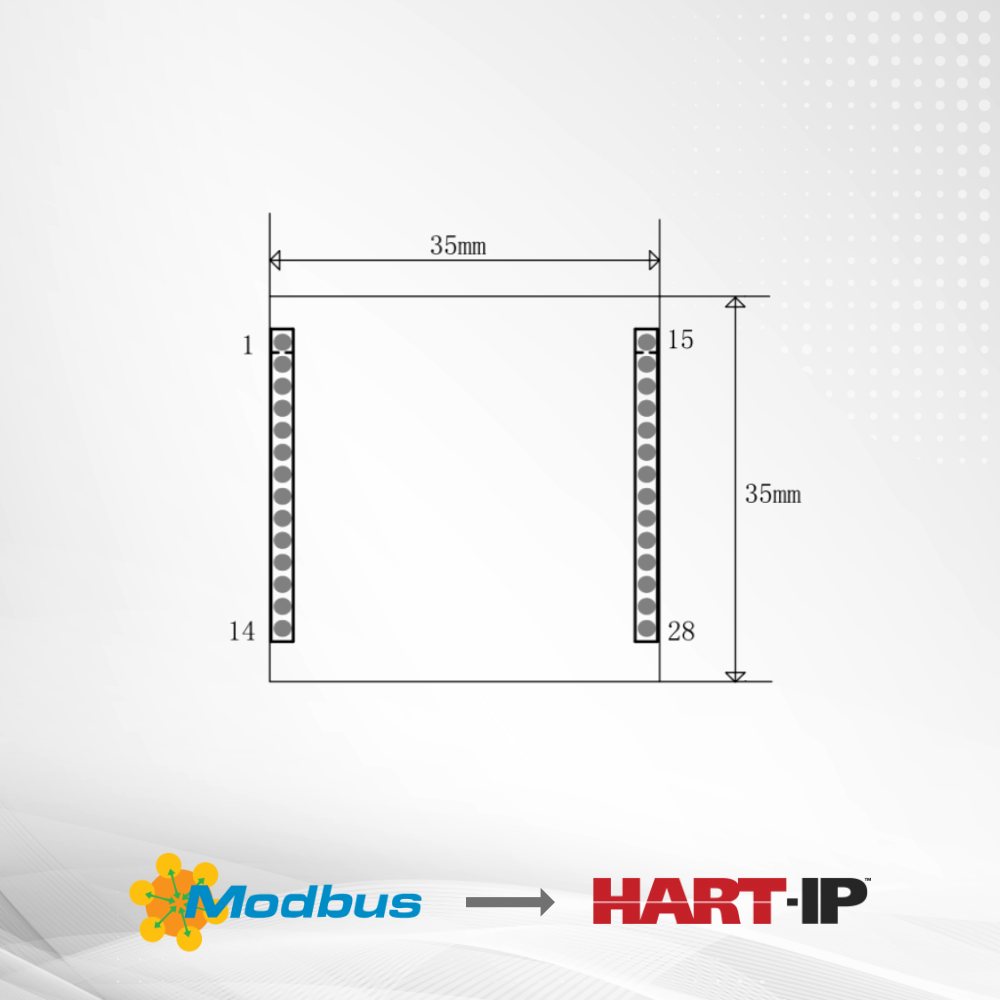

MC0312 Dimension Drawing
MC0312 Modbus to HART-IP Embedded Core Module
MC0312
MC0312
MC0312
MC0312 Dimension Drawing

MC0312 Встраиваемый базовый модуль Modbus — HART-IP

MC0312

Обзор продукции

MC0312 — это встроенный OEM-модуль для преобразования приборов на базе Modbus RTU в HART-IP. Эта серия встроенных модулей ядра характеризуется одинаковым размером, одинаковым интерфейсом, простой модернизацией и простой настройкой. Он может широко использоваться в различных продуктах, таких как передатчики, интеллектуальное измерительное оборудование, приборы, и является идеальным выбором для пользователей, желающих быстро разрабатывать полевые шинные устройства.

No certification
Получить предложение
Случаи применения
Выходной сигнал HART-IP поверх APL
Версия протокола HART 7
Напряжение питания (9–15) В постоянного тока
Измерение объекта Ведомое устройство Modbus RTU
Номер ведомого устройства Modbus RTU 1
Диапазон адресов Modbus RTU Slave 1-247
Скорости передачи данных Modbus RTU (1200, 2400, 4800, 9600, 19200, 35700, 38400, 57600)бод
Поддерживаемые команды Modbus RTU 1, 2, 3, 4, 5, 6, 16
Физический интерфейс входного сигнала TTL интерфейс
Напряжение изоляции Отсутствие изоляции между шиной и интерфейсом Modbus
Грузоподъемность Входное напряжение APL 15В, ток 22мА:
5.0В/40мА
3,3 В/10 мА
Время запуска ≤5s
Время обновления 0.25с, 0.5с, 0.75с, 1с, 1.25с, 1.5с, 1.75с, 2с (настраиваемый)
Постоянная времени затухания (0~32)с
EMC IEC 61326 (GB/T 18268)
Рабочая температура (-40~85)℃
Диапазон влажности (5~95)%RH
Температура хранения (-50~85)℃
Электрический интерфейс Разъем стандартный 14-контактный × 2 с шагом 2,0 мм
Размеры (35 × 35 × 13)мм
Вес Прибл. 9 г
  • Быстрое выведение на рынок: Пользователям не требуется осваивать технологию разработки HART-IP или приобретать специализированную систему для разработки HART-IP, чтобы в короткие сроки осуществить разработку продукта HART-IP с независимыми правами интеллектуальной собственности.
  • Одинаковый размер: Все встраиваемые модули Microcyber серии MC имеют одинаковые размеры 35 мм (Д) × 35 мм (Ш), что упрощает механическое проектирование и модернизацию продукции.
  • Единый интерфейс: Все встраиваемые модули серии MC от Microcyber используют 14-контактный однорядный разъем с шагом 2,0 мм, что обеспечивает совместимость контактов и функциональную взаимозаменяемость.
  • Простое обновление: Различные встраиваемые модули ядра серии MC могут быть напрямую заменены для реализации устройств с различными промышленными протоколами связи.
  • Простая конфигурация: с помощью выделенного инструмента HART-IP MPT пользователи могут свободно и гибко настраивать различные параметры модуля в соответствии с требованиями конкретного приложения.
  • Простое приложение: Модуль считывает и записывает данные параметров продукта пользователя через последовательный интерфейс и автоматически преобразует их в переменные устройства HART и динамические параметры, связанные с переменными, для связи HART-IP.
  • Широкий спектр применения: Подходит для широкого спектра продуктов, включая передатчики, интеллектуальные измерительные приборы, анализаторы и другие промышленные приборы.
  • Предоставлено ОЕМ: Пользователи сохраняют независимые права на интеллектуальную собственность, а также права на регистрацию бренда и товарных знаков для своих продуктов.
  • Шинный интерфейс: Поддерживает двухпроводной физический уровень Ethernet Ethernet-APL и соответствует стандарту 10BASE-T1L (IEEE 802.3cg).
