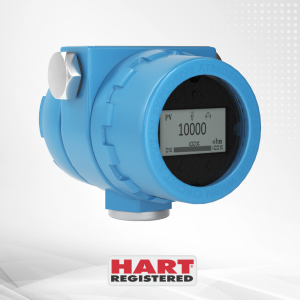

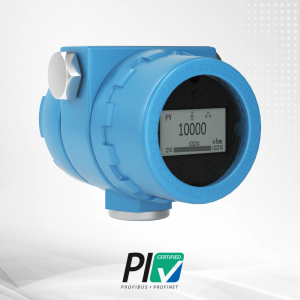

Сайт NCS-TT105 датчик температуры высокопроизводительное интеллектуальное устройство, предназначенное для промышленной автоматизации, поддерживающее HART 7, FOUNDATION Fieldbus H1, и PROFIBUS PA протоколы. Этот двухканальный передатчик разработан для точных измерений RTD и термопар в сложных условиях, таких как нефтехимическая промышленность.
Основные технические характеристики
- Протоколы: HART 7, FOUNDATION Fieldbus H1 (сертифицировано ITK 6), PROFIBUS PA.
- Типы ввода: Поддерживает различные термометры сопротивления (например, Pt100) и термопары (типы E, K, B и т. д.).
- Каналы: Двухканальная возможность для дифференциального или усредненного измерения температуры.
- Рейтинги безопасности Доступно в Ex d (Взрывонепроницаемая оболочка) и Ex ia (искробезопасная цепь) версии.
Расширенные возможности измерения
NCS-TT105 предлагает специализированные режимы измерения для повышения точности производственных процессов:
- Дифференциальная температура Установите SENSOR_MEAS_TYPE в значение ‘Differential’ для вывода разницы между двумя датчиками (PV = SV1 – SV2), что идеально подходит для мониторинга теплообменников.
- Точная компенсация холодного спая: Для высокоточных термопар РТ100 на канале 2 может служить в качестве эталонной холодной спайки для канала 1.
- Оптимизированная точность Термопары типа E обеспечивают самую высокую точность (±0,20°C при 25°C) для криогенных или специализированных высокопроизводительных нужд.
Взрывозащита: Ex d против Ex ia
В зависимости от зоны установки, NCS-TT105 предлагает два основных метода защиты:
- Ex d (Взрывонепроницаемая оболочка): Использует усиленное взрывонепроницаемое корпус (Ex db IIC T5/T6 Gb) для локализации внутренних взрывов. Лучше всего подходит для зон 1, требующих сертифицированных кабельных вводов.
- Ex ia (Взрывозащищенный): Ограничивает энергию цепи (Ex ia [ia Ga] IIC T4/T6 Ga) для полного предотвращения воспламенения. Подходит для Зон 0/1 и позволяет проводить обслуживание под напряжением с сертифицированным барьером безопасности.
Часто задаваемые вопросы (ЧЗВ)
В чем разница между защитой Ex d и Ex ia в NCS-TT105?
Ex d использует усиленный корпус для локализации внутреннего воспламенения, подходит для Зоны 1. Ex ia ограничивает энергию в цепи для предотвращения воспламенения, что делает его подходящим для Зоны 0/1 и позволяет проводить обслуживание под напряжением с использованием барьера искрозащиты.
Может ли NCS-TT105 измерять дифференциальную температуру?
Да. В двухканальном режиме устройство может выводить разницу между двумя датчиками (PV = SV1 – SV2), что часто используется для измерения перепада температур в теплообменнике.
Какова максимальная длина кабеля для FOUNDATION Fieldbus H1?
Максимальная длина сегмента составляет 1900 метров. Это можно продлить до 10 км с использованием репитеров.
Термопара какого типа обеспечивает наилучшую точность?
Термопара типа E обеспечивает наилучшую точность — ±0,20°C (при 25°C), за ней следует тип K для общего применения при высоких температурах.
Какое напряжение питания требуется для HART 7?
Вариант HART требует напряжения питания от 11,5 до 45 В постоянного тока и сопротивления контура от 230 до 550 Ом для связи.
Можно ли использовать термосопротивление (RTD) в качестве ссылки на холодный спай?
Да. Датчик Pt100, подключенный к каналу 2, может быть сконфигурирован как опорный спай для термопары на канале 1 для повышения точности сверх внутреннего датчика.
