Сайт MC0312 Microcyber – это компактный, высокопроизводительный встраиваемый основной модуль, предназначенный для соединения устаревших устройств Modbus-RTU с современными. Ethernet-APL (усовершенствованный физический уровень) сети. Соответствует 10BASE-T1L (IEEE 802.3cg) Стандарт позволяет без проблем модернизировать существующие полевые приборы на базе Modbus (такие как датчики температуры, давления, расхода, уровня и исполнительные механизмы) до HART-IP протокол через Ethernet-APL.
Этот модуль поддерживает питание от шины, скорость передачи данных 10 Мбит/с и длину кабеля до 1 000 метров, что делает его идеальным для опасных сред автоматизации технологических процессов, требующих двухпроводного Ethernet-соединения на больших расстояниях.
Интегрировав MC0312, производители могут быстро превратить традиционные Modbus-устройства в HART-IP-совместимые приборы, обеспечивающие высокоскоростную цифровую связь, удаленную диагностику и интеграцию с системами Industry 4.0.
Ключевые особенности модуля MC0312
MC0312 выделяется в серии MC компании Microcyber своей стандартизацией и гибкостью:
- Компактный и унифицированный дизайн: Размеры 35 мм × 35 мм – идентичны для всей серии MC, что упрощает интеграцию.
- Стандартизированный интерфейс: Используются двухрядные 28-контактные разъемы с шагом 2,0 мм (14 контактов на ряд) для полной совместимости с другими модулями MC.
- Простые обновления протокола: Возможность замены на другие модули серии MC для поддержки различных протоколов без переделки аппаратного обеспечения.
- Удобная конфигурация: Конфигурируется с помощью специального инструмента HRT MPT от Microcyber для простой настройки и эксплуатации.
- Универсальные периферийные интерфейсы: Включает в себя UART, I2C, SPI, несколько GPIO и выходы питания для расширения возможностей разработки.
- Поддержка протокола: Работает как ведущее устройство Modbus-RTU и ведомое устройство HART-IP, преобразуя данные регистров Modbus в динамические переменные HART.
- Соответствие требованиям Ethernet-APL: Полная поддержка 10BASE-T1L с питанием от шины и потенциалом искробезопасности.
Эти характеристики делают MC0312 эффективным решением для разработки полевых устройств нового поколения с поддержкой APL.
Физические размеры и расположение выводов
MC0312 занимает миниатюрную площадь. 35 мм (Д) × 35 мм (Ш), Идеально подходит для встраивания в приборы с ограниченным пространством.
Описание выводов (28-контактный двухрядный разъем)
| Контакт | Имя | Описание |
|---|---|---|
| 1 | TDO | Интерфейс отладки (оставить плавающим) |
| 2 | TDI | Интерфейс отладки (оставить плавающим) |
| 3 | СБРОС | Сброс модуля |
| 4 | GND | Земля |
| 5 | TMS | Интерфейс отладки (оставить плавающим) |
| 6 | RXD | Прием UART |
| 7 | TXD | Передача UART |
| 8 | TCK | Интерфейс отладки (оставить плавающим) |
| 9 | SPISTE | Выбор микросхемы GPIO / SPI |
| 10 | СПИСОМИ | GPIO / SPI master in |
| 11 | SPISIMO | GPIO / SPI master out |
| 12 | SPICLK | Тактовый генератор GPIO / SPI |
| 13 | VCC-3.3V | Выход питания 3,3 В |
| 14 | VCC-5V | Выход питания 5 В |
| 15–21, 24–25 | GPIO | Штырьки ввода/вывода общего назначения |
| 22 | I2CSCL | GPIO / I2C clock |
| 23 | I2CSDA | Данные GPIO / I2C |
| 26 | GND | Земля |
| 27 | APL+ | Положительное питание шины |
| 28 | APL- | Отрицательная мощность шины |

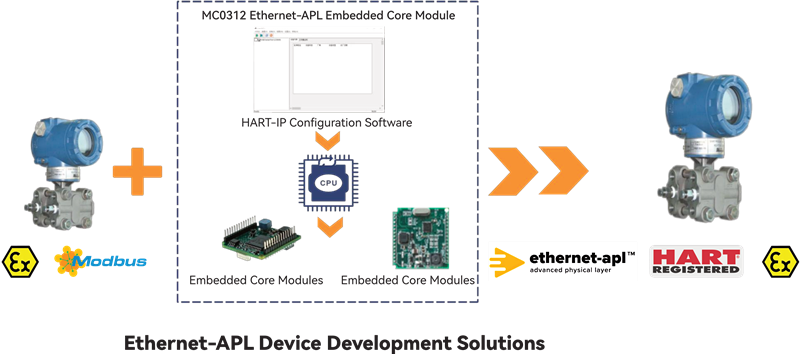

Как работает MC0312: Преобразование Modbus в HART-IP
Встроенный непосредственно в устройство Modbus-RTU через TTL UART, MC0312 действует как ведущее устройство Modbus для опроса данных из регистров (например, входных регистров и регистров удержания). Затем он сопоставляет эти данные с соответствующими динамическими переменными HART и передает их в качестве ведомого устройства HART-IP через физический уровень Ethernet-APL.
Это позволяет:
- Высокоскоростная связь Ethernet в технологических областях.
- Бесшовная интеграция с HART-IP-мастерами для цифровой диагностики и конфигурирования.
- Сохранение существующих приборов Modbus при переходе на современные сети на базе IP.

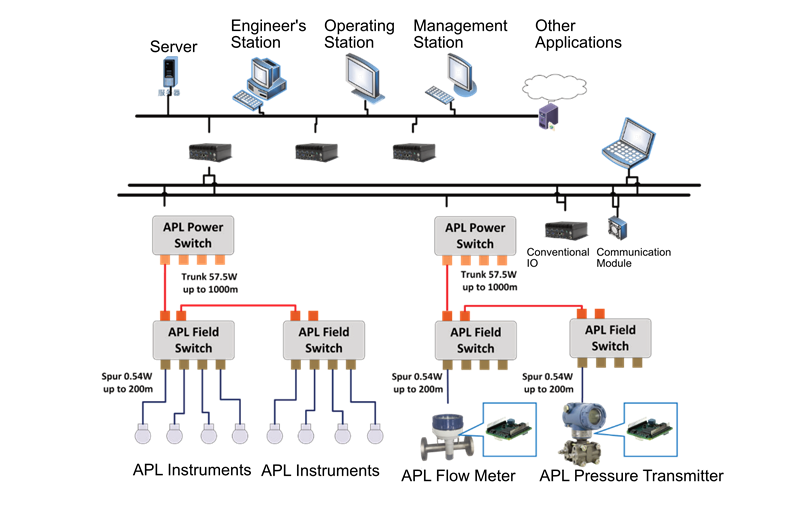

Топология системы Ethernet-APL
Ethernet-APL расширяет стандартный Ethernet до полевого уровня с помощью двухпроводной кабельной сети, поддерживая питание и передачу данных на расстоянии до 1 000 метров. MC0312 позволяет полевым устройствам напрямую подключаться к сетям APL, интегрируясь с коммутаторами, прокси-серверами и системами более высокого уровня, такими как DCS или облачные платформы.
Типичные области применения – опасные зоны (с искробезопасностью) в нефтегазовой, химической и фармацевтической промышленности.
Почему стоит выбрать MC0312 от Microcyber?

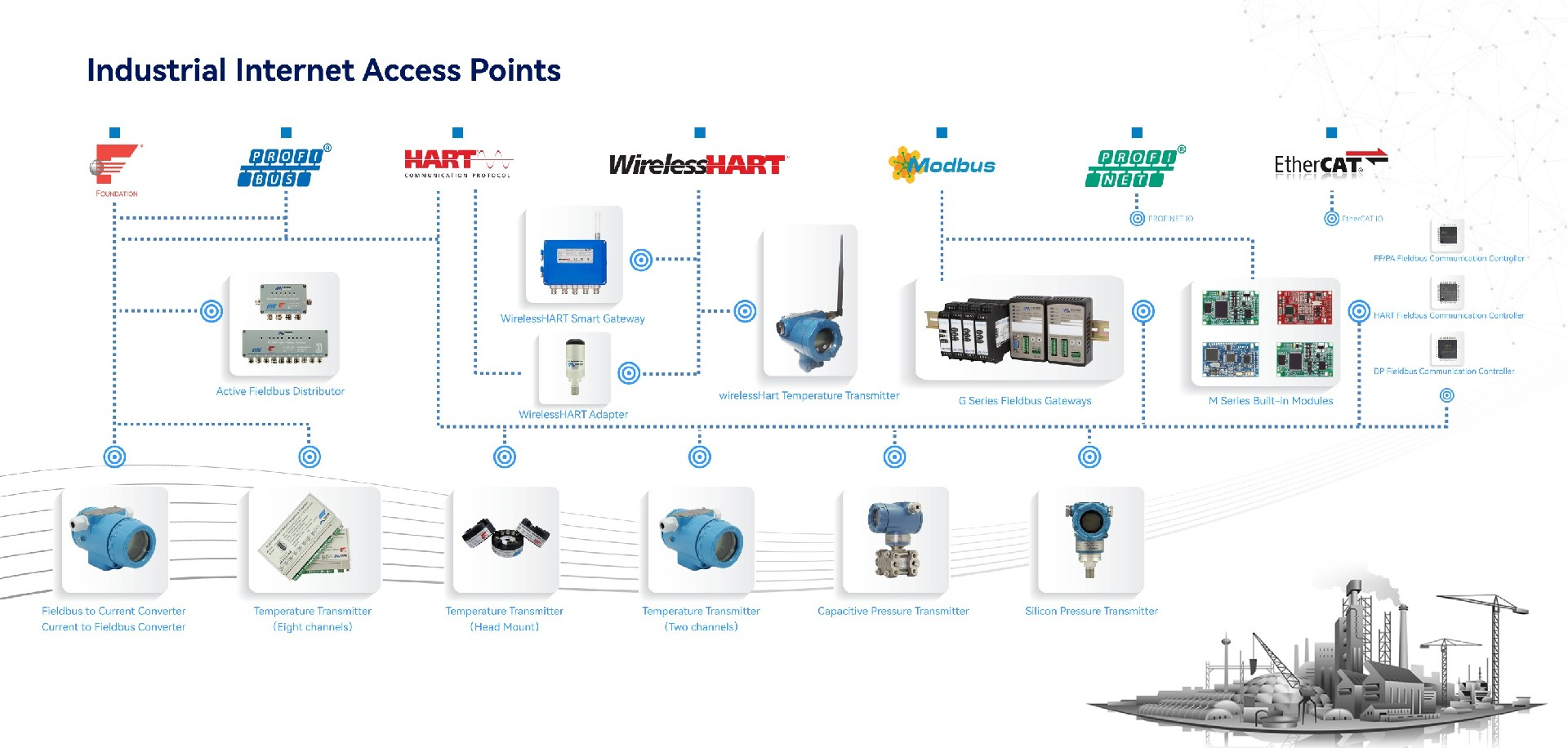

Компания Microcyber является пионером в области китайских технологий полевых шин и имеет множество первых разработок, включая сертифицированные на международном уровне стеки протоколов, приборы и беспроводные продукты. Являясь ключевым участником национальных промышленных IoT-проектов, Microcyber предлагает надежные инновационные решения, подкрепленные сильным опытом в области исследований и разработок.
MC0312 ускоряет время выхода на рынок устройств Ethernet-APL, снижает затраты на разработку и обеспечивает перспективность приборов в развивающихся ландшафтах автоматизации процессов.
Для получения подробных спецификаций, инструментов настройки или поддержки интеграции посетите официальные ресурсы Microcyber или свяжитесь с их командой.
